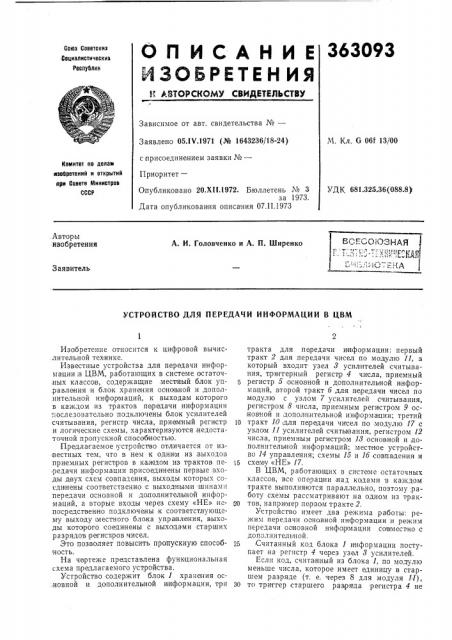

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
363093
Союз Советокин
Социалистические
Реопублнн
Зависимое от авт. свидетельства №вЂ”
Заявлено 05ЛЧ.1971 (№ 1643236/18-24) с присоединением заявки №вЂ”
Приоритет—
М. Кл. G 06f 13/00
Комитет по делам ивооретений и открытий ори Совете Миниотров
СССР
УДК 681.325.36(088.8) Опубликовано 20.XI I.1972. Бюллетень № 3 за 1973.
Дата опубликован|ия описа|ния 07.П.1973
Авторы изобретения
ЕС О ОЗНАЯ
i-"".-. гО Е1.1А
А. И. Головченко и А. П. Ширенко
Заявитель
УСТРОИСТВО ДЛЯ ПЕРЕДАЧИ ИНФОРМАЦИИ В ЦВМ
Изобретение относится к цифровой вычис. лительной технике.
Известные устройства для передачи и нформации;в ЦВМ, работающих в системе остаточ:ных клаccolB, содержащие местный блок уп- 5 .равления .и блок хранения основной и дополнительной информаций, к выходам которого в каждом из трактов передачи информации последовательно подключены блок усилителей считывания, регистр числа, привмный регистр И и логические схемы, характеризуются недостаточной пропускной способностью.
Предлагаемое устройство отличается от известных тем, что в нем к одним из .выходов приемных регистров в каждом из трактов пе- j5 .редачи информации присоединены первые входы двух схем совпадения, выходы которых соеди нены соответственно с выходными шинами передачи основной и дополнительной информаций, а вторые входы через схему «НЕ» не- pjp посредственно подключены к соответствующему выходу местного блока упра вле ния, выходы которого соединены с выходами старших разрядов регистров чисел.
Это позволяет повысить пропускную способ- 25 ность.
На чертеже представлена функциональная схема предлагаемого устройства.
Устройство содержит блок 1 хранения ос..новной и дополнительной информации, три зO тракта для,передачи информации: первый тракт 2 для передачи чисел по модулю 11, в который входит узел 8 усилителей считывания, триггерный регистр 4 числа, приемный регистр 5 основной и дополнительной и нформаций, второй тракт б для передачи чисел по модулю с узлом 7 усилителей считывания, регистром 8 числа, приемным регистром 9 основной и дополнительной информации; третий тракт 10 для передачи чисел по модулю 17 с узлом 11 усилителей считывания, регистром 12 числа, приемным регистром 18 основной и дополнительной информаций; меспное устройство 14 управления; схемы 15 и 1б совпадения и схему «НЕ» 17.
В ЦВМ, работающих в системе остаточных классов, все операции над кодами в каждом тракте выполняются параллельно, поэтому,работу схемы рассматривают на одном из трактов, напри мер .первом тракте 2.
Устройство имеет два режима работы: режим передачи основной информации н режим передачи основной информации со в местно с дополнительной.
Считанный код блока 1 информации поступает на регистр 4 через узел 8 усилителей.
Если код, считанный из блока 1, по модулю меньше числа, которое имеет единицу в старшем разряде (т. е. через 8 для модуля Il), то триггер старшего разряда регистра 4 не
363093
Составитель Э. Митрошин
Редактор Т. Иванова Техред Г. Миронова Корректоры Е, Талалаева и Л, Кириллова
Заказ 987 Изд. № 52 Тираж 404 Лодписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография № 24 Союзполиграфпрома, Москва, Г-19, ул. Маркса — Энгельса, 14 срабатывает и,не выдает си гнала в местное устройство 14 управления. Схема совпадения
15 открыта. Дополнительной и нформации в этом режиме не передается, Модуль считанно го из блока 1 числа больше 8, т. е. заносится единица в старший разряд регистра числа и выдается сигнал в устройство 14, вырабатывающее управляющий сигнал, который открывает схему 16 совпадения и запрещает выдачу кода через схему
«НЕ» 17 и схему 15 совпадения.
Таким образом, код из приемного регистра
5 основной и дополнительной информаций по двум параллельным кодовым цепям поступает,в устройство преобразования основной и дополнительной информаций.
Предмет изобретения
Устройство для передачи информации в
UBM,.работающих в системе остаточных классов, содержащее местный блок управления и блок хранения ооновной и дополнительной информации, к выходам которого в каждом из трактов передачи информации последова5 тель но подключены блок усилителей считывания, регкстр числа,,приемочный регистр и логические схемы, отличающееся тем, что, с целью повышения, пропускной способности, ia нем к одним из выходов приемных региспров в каж10 дом из трактов передачи информации присоединены первые входы двух схем со впадения, выходы которых соединены соответственно с выходными шинами передачи ооноBIHой и дополнительной информаций, а вторые входы че15 рез схему «НЕ» непооредственно подключены к соответствующему выходу местного блока управления, выходы котарого соединены с выходами старших .разрядов регистро в чисел.
