Способ изготовления проволочного резистора с гибкими выводами

Способ изготовления проволочного резистора с гибкими выводами

Иллюстрации

Показать все

Реферат

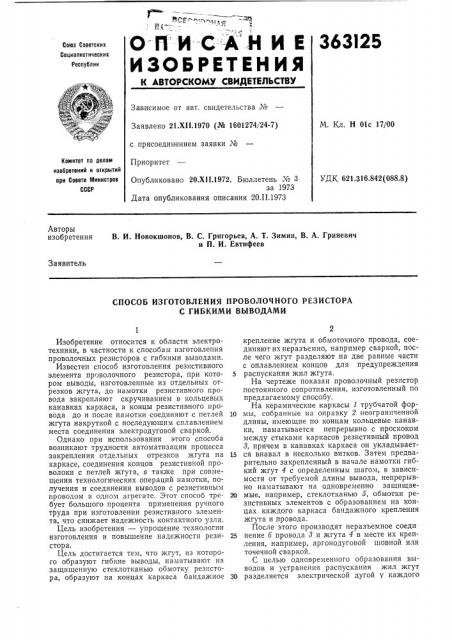

О П И C--А Н И Е

ИЗОБРЕТЕН ИЯ

363125

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

М. Кл. Н Olc 17/00

Заявлено 21.XI I.1970 (Xo 1601274/24-7) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.316.842(088.8) Опубликовано 20.Х11.1972. Бюллетень чо 3 за 1973

Дата опубликования описания 20.П.1973

Авторы изобретения

В. И. Новокшонов, В. С. Григорьев, А. Т. Зимин, В. А. Гриневич и П. И. Евтифеев

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ПРОВОЛОЧНОГО РЕЗИСТОРА

С ГИБКИМИ ВЫВОДАМИ

Изобретение относится к области электротехники, в частности к способам изготовления проволочных резисторов с гибкими выводами.

Известен способ изготовления резистивного элемента проволочного резистора, при котором выводы, изготовленные из отдельных отрезков жгута, до намотки резистивного провода закрепляют скручиванием в кольцевых канавках каркаса, а концы резистивного провода до и после намотки соединяют с петлей жгута накруткой с последующим сплавлением места соединения электродуговой сваркой.

Однако при использовании этого способа возникают трудности автоматизации процесса закрепления отдельных отрезков жгута на каркасе, соединения концов резистивной проволоки с петлей жгута, а также при совмещении технологических операций намотки, получения и соединения выводов с резистивным проводом в одном агрегате. Этот способ требует большого процента применения ручного труда при изготовлении резистивного элемента, что снижает надежность контактного узла.

Цель изобретения — упрощение технологии изготовления и повышение надежности резистора.

Цель достигается тем, что жгут, из которого образуют гибкие выводы, наматывают на защищенную стеклотканью обмотку резистора, образуют на концах каркаса бандажное крепление жгута и обмоточного провода, соединяютихнеразъемно, например сваркой, после чего жгут разделяют на две равные части с оплавлением концов для предупреждения

5 распускания жил жгута.

На чертеже показан проволочный резистор постоянного сопротивления, изготовленный по предлагаемому способу.

На керамические каркасы 1 трубчатой фор10 мы, собранные на оправку 2 неограниченной длины, имеющие по концам кольцевые канавки, наматывается непрерывно с проскоком между стыками каркасов резистивный провод

8, причем в канавках каркаса он укладывает15 ся внавал в несколько витков. Затем предварительно закрепленный в начале намотки гибкий жгут 4 с определенным шагом, в зависимости от требуемой длины вывода, непрерывно наматывают на одновременно защищае20 мые, например, стеклотканью 5, обмотки резистивных элементов с образованием на концах каждого каркаса бандажного крепления жгута и провода.

После этого производят неразъемное соеди

25 пение б провода 8 и жгута 4 в месте их крепления, например, аргонодуговой шовной или точечной сваркой.

С целью одновременного образования выводов и устранения распускания жил жгут

30 разделяется электрической дугой у каждого

363125

Предмет изобретения

5 Ф 5

Составитель Н. Нестеренко

Техред E. Борисова

Корректоры: А. Дзесова и Т. Медведева

Редактор И. Орлова

Заказ 307/10 Изд. № 53 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 резистивного элемента на две равные части, При этом концы жгута сплавляются в шарик, что предотвращает жилы жгута от распускания. Далее с помощью дуги удаляют отрезки резистивного провода и жгута, лежащие между канавками двух соседних каркасов. Готовые резистивные элементы не снимая с оправки можно подвергать последующим технологическим операциям.

Предлагаемый способ легко поддается автоматизации, при этом можно использовать однотипное намоточное оборудование для намотки как резистивного провода, так и выводов.

Способ изготовления проволочного резистора с гибкими выводами, заключающийся в

5 намотке обмоточного провода на каркас и формировании выводов из жгута, отличаюи4ийся тем, что, с целью упрощения технологии изготовления и повышения надежности резистора, жгут наматывают на защищенную

10 стеклотканью обмотку резистора, образуют на концах каркаса бандажное крепление жгута и обмоточного провода, соединяют их неразъемно, например, сваркой, после чего жгут разделяют на две равные части с оплавлени15 ем концов для предупреждения распускания жил жгута.
