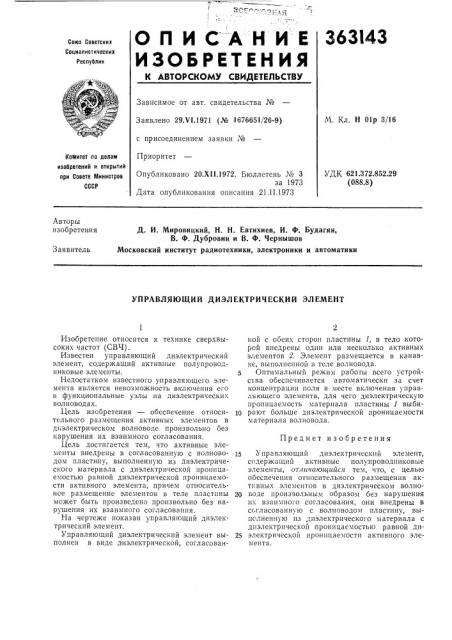

О П И С А Н И Е 363143

ИЗОЬ Ет ЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 29.V1.1971 (№ 1676651/26-9) М. Кл. H 01р 3/16 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.372.852.29 (088.8) Опубликовано 20.Xll.1972. Бюллетень № 3 за 1973

Дата опубликования описания 21.11.1973

Авторы изобретения

Д. И. Мировицкий, Н. Н. Евтихиев, И. Ф. Будагян, В. Ф. Дубровин и В. Ф. Чернышов

Московский институт радиотехники, электроники и автоматики

Заявитель

УПРАВЛЯЮЩИЙ ДИЭЛЕКТРИЧЕСКИЙ ЭЛЕМЕНТ

Предмет изобретения

Изобретение относится к технике сверхвысоких частот (СВЧ).

Известен управляющий диэлектрический элемент, содержащий активные полупроводниковые элементы.

Недостатком известного управляющего элемента является невозможность включения его в функциональные узлы па диэлектрических волноводах.

Цель изобретения — обеспечение относитсльного размещения активных элементов в диэлектрическом волноводе произвольно без нарушения их взаимного согласования.

Цель достигается тем, что активные элементы внедрены в согласованную с волноводом пластину, выполненную из диэлектрического материала с диэлектрической пронпцаемостью равной диэлектрической проницаемости активного элемента, причем относительное размещение элементов в теле пластины может быть произведено произвольно без нарушения их взаимного согласования.

На чертеже показан управляющий диэлектрический элемент.

Управляющий диэлектрический элемент выполнен в виде диэлектрической, согласованной с обеих сторон пластины 1, в тело которой внедрены один или несколько активных элементов 2. Элемент размещается в канавке, выполненной в теле волновода.

Оптимальный режим работы всего устройства обеспечивается автоматически за счет концентрации поля в месте включения управляющего элемента, для чего диэлектрическую проницаемость материала пластины 1 выби1р рают больше диэлектрической проницаемости материала волновода.

15 Управляющий диэлектрический элемент, содержащий активные полупроводниковые элементы, отличающийся тем, что, с целтио обеспечения относительного размещения активных элементов в диэлектрическом волно2р воде произвольным образом без нарушения их взаимного согласования, они внедрены в сс,гласованную с волноводом пластину, выпслненпую из диэлектрического материала с диэлектрической проницаемостью равной ди25 электрической проницаемости активного элемента.

3i63 143

Редактор Л. Мазуронок

Заказ 308/4 Изд. Мз 50 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель В. Клюкин

Техред E. Борисова

Корректоры: Е. Талалаева и В. Жолудева
