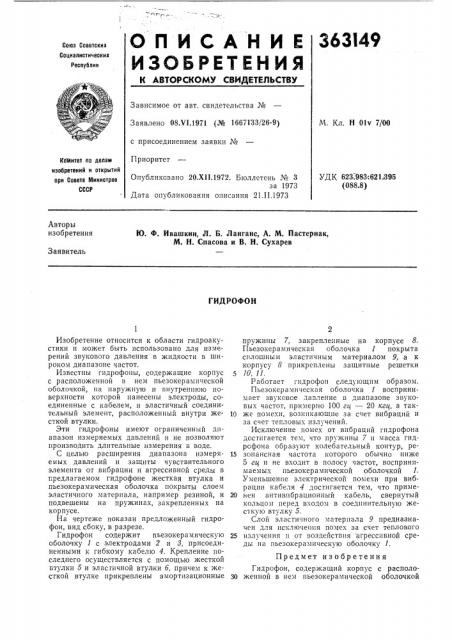

ОПИСАНИЕ 363149

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.Н.1971 (№ 16671 33/26-9) с присоединением заявки №

Приоритет

М. Кл. Н Olv 7/ОО йотхитет по делам изобретений и открытий при Совете Министров

СССР

УДК 623.983:621.395 (088.8) Опубликовано 20.X11 1972 Бюллетень № 3 за 1973

Дата опубликования описания 21.П.1973

Авторы изобретения

Ю. Ф. Ивашкин, Л. Б. Ланганс, А. М. Пастернак, М. Н. Спасова и В. Н. Сухарев

Заявитель

ГИДРОФОН

Изобретение относится к области гидроакустики и может быть использовано для измерений звукового давления в жидкости в широком диапазоне частот.

Известны гидрофоны, содержащие корпус с расположенной в нем пьезокерамической оболочкой, на наружную и внутреннюю поверхности которой нанесены электроды, соединенные с кабелем, и эластичный соединительный элемент, расположенный внутри жесткой втулки.

Эти гидрофоны имеют ограниченный диапазон измеряемых давлений и не позволяют производить длительные измерения в воде.

С целью расширения диапазона измеряемых давлений и защиты чувствительного элемента от вибрации и агрессивной среды в гредлагаемом гидр о фоне жесткая втулка и пьезокерамическая оболочка покрыты слоем эластичного материала, например резиной, и подвешены на пружинах, закрепленных на корпусе.

На чертеже показан предложенный гидрофон, вид сбоку, в разрезе.

Гидрофон содержит пьезокерамическую оболочку 1 с электродами 2 и 8, присоединенными к гибкому кабелю 4. Крепление последнего осуществляется с помощью жесткой втулки 5 и эластичной втулки б, причем к.жесткой втулке прикреплены амортизационные

2 пружины 7, закрепленные на корпусе 8.

Пьезокерамическая оболочка 1 покрыта сплошным эластичным материалом 9, а к корпусу 8 прикреплены защитные решетки

5 10, 11.

Работает гидрофон следующим образом.

Пьезокерамическая оболочка 1 воспринимает звуковое давление в диапазоне звуковых частот, примерно 100 гц — 20 кгтт, а так10 жс помехи, возникающие за счет вибраций и за счет тепловых излучений.

Исключение помех от вибраций гидрофона достигается тем, что пружины 7 и масса гндрофона образуют колебательный контур, ре15 зонансная частота которого обычно ниже

5 гт1 и не входит в полосу частот, воспринимаемых пьезокерамической оболочкой 1.

Уменьшение электрической помехи при вибрации кабеля 4 достигается тем, что приме20 нен аптивпбрационный кабель, свернутый кольцом перед входом в соединительную жестку.ю втулку 5.

Слой эластичного материала 9 предназначен для исключения помех за счет теплового

25 излучения и от воздействия агрессивной среды на пьезокерамическую оболочку 1.

Предмет изобретения

Гидрофон, содержащий корпус с располо30 женной в нем пьезокерамической оболочкой

363149

7 д 7

Составитель Н. Степанов

Техред Е. Борисова

Редактор И. Орлова

Корректоры: Е. Талалаева и В. Жолудева

Заказ 308/10 Изд. № 50 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 на наружную и внутреннюю поверхности которой нанесены электроды, соединенные с кабелем, и эластичный соединительный элемент, расположенный внутри жесткой втулки, отличающийся тем, что, с целью расширения диапазона измеряемых давлений и защиты чувствительного элемента от вибраций и агрессивной среды, жесткая втулка и пьезокерамическая оболочка покрыты слоем эластичного материала, например, резиной, и подве5 шены на пружинах, закрепленных на корпусе.
