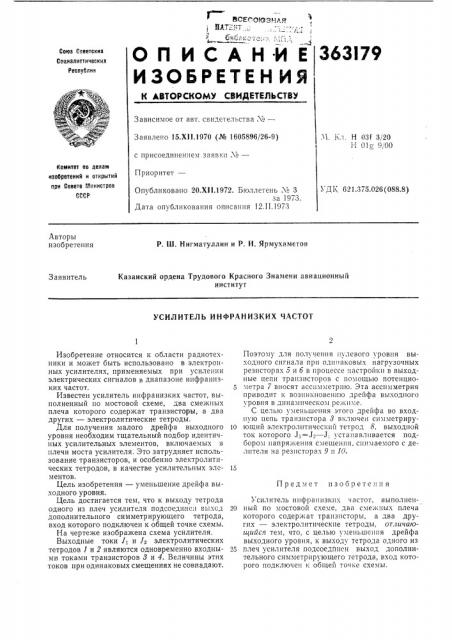

ОПИСАН.ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства X—

Заявлено 15.X11,1970 (№ 1605896/26-9) с присоединением заявки ¹â€”

Приоритет—.Ч. Кл. Н 03f 3/20

Н 01„9/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.375.026(088.8) Опубликовано 20,Х11.1972. Бюллетень ¹ 3 за 1973.

Дата опубликования описания 12.11.)973

Авторы изобретения

P. Ш. Нигматуллин и Р. И. Ярмухаметов

Казанский ордена Трудового Красного Знамени авиационный институт

Заявитель

УСИЛИТЕЛЬ ИНФРАНИЗКИХ ЧАСТОТ

Предмет изобретения

Изобретение относится к области радиотехники и может быть использовано в электронных усилителях, применяемых при усилении электрических сигналов в диапазоне инфранизких частот. 5

Известен усилитель инфранизких частот, выполненный по мостовой схеме, два смежных плеча которого содержат транзисторы, а два других — электролитические тетроды.

Для получения малого дрейфа выходного 10 уровня необходим тщательный подбор идентичных усилительных элементов, включаемых в плечи моста усилителя. Это затрудняет использование транзисторов, и особенно электролитических тетродов, в качестве усилительных эле- 15 ментов.

Цель изобретения — уменьшение дрейфа выходного уровня.

Цель достигается тем, что к выходу тетрода одного из плеч усилителя подсоединен выход 20 дополнительного симметрирующего тетрода, вход которого подключен к общей точке схемы.

На чертеже изображена схема усилителя.

Выходные токи 1 и Уз электролитических тетродов 1 и 2 являются одновременно входны- 25 ми токами транзисторов 3 и 4. Величины этих токов при одинаковых смещениях не совпадают.

Поэтому для получения нулевого уровня выодного сигнала при одинаковых нагрузочных резисторах 5 и б в процессе настройки в выходные цепи транзисторов с помощью потенциометра 7 вносят асспмметрпю. Эта асспмметрия приводит к возникновенгно дрейфа выходного уровня в динамическом режиме.

С целью уменьшения этого дрейфа во входную цепь транзистора 3 включен симметрирующий электролитический тетрод 8, выходной ток которого JÄ-= J — J, устанавливается подбором напряжения смещения, снимаемого с делителя на резисторы 9 и 10.

Усилитель инфранизкпх частот, выполненный по мостовой схеме, два смежных плеча которого содери ат транзисторы, а два других — электролитическпе тетроды, от.шча ои)uucя тем, что, с целью уменьшения дрейфа выходного уровня, к выходу тетрода одного из плеч усилителя подсоедйнен выход дополнительного симметрирующего тетрода, Вход которого подключен к общей то- êå схемы.

363179

„1
