Реферат



1. Устройство для резки непрерывно движущихся длиномерных заготовок типа профилей и труб на отрезки необходимой длины, содержащее по меньшей мере две несущие режущий инструмент каретки, перемещаемые совместно, а также получающие относительное взаимное перемещение с по

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 1383539/2.--27 (22) 13. 11. 69 (46) 30.07. 85. Бюл. 1 28 (72) С.M. Шнайдер, М.С. Иванов и И.Я. Виленкин (71) Московское особое конструкторское бюро металлорежущих станков (53) 621..965:621.791.94.054.3(088.8) (54) УСТРОЙСТВО ДЛЯ РЕЗКИ НЕПРЕРЫВНО

ДВИЖУЩИХСЯ ДЛИНОМЕРНЫХ ЗАГОТОВОК (57) 1. Устройство для резки непрерывно движущихся длиномерных заготовок типа профилей и труб на отрезки необходимой длины, содержащее по меньшей мере две несущие режущий инструмент каретки, перемещаемые совместно, а также получающие отно""èтельное взаимное перемещение с IIo(51>4 B 23 D 25 04 В 2 К 04 мощью ходового винта и установленных на нем гаек, каждая из которых связана с одной из кареток, о т л и и а ю щ е е с я тем, что, с целью увеличения диапазона относительного перемещения кареток с режущим инструментом, ходовой винт выполнен невращаемым, а каждая гайка снабжена самостоятельным приводом, сообщающим ей вращение.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что, с целью упрощения и повышения точности установки кареток с режущим инструментом на расстоянии, обеспечивающем резку заготовок на отрезки заданной длины, гайки снабжены градуированными дисками, взаимодействующими с датчиками, дающими сигнал приводам вращения гаек.

Зб3299

Изобретение относится к оборудованию для резки непрерывно движущихся профилей и труб и может быть использовано для резки на мерные длины профилей и труб, получаемых на прокатных станах, профилегибочных станках и трубосварочных станах..

Известно устройство для резки непрерывно движущихся длиномерных заготовок на отрезки требуемой длины, 1О содержащие две или более каретки, перемещаемые совместно, а также получающие относительное взаимное перемещение с помощью ходового винта и установленных на нем гаек, каждая иэ которых связана с одной из кареток. Каждая каретка несет смонтированный на ней режущий инструмент.

Это позволяет увеличить диапазон относительного перемещения кареток с 20 режущим инструментом.

Предлагаемое устройство отличается тем, что ходовой винт выполнен без возможности вращения, а каждая гайка снабжена самостоятельным при- д5 водом, сообщающим ей вращение.

Кроме того, для упрощения и повышения точности установки кареток с режущим инструментом на расстоянии, обеспечивающем резку заготовок на от-З резки заданной длины, гайки снабжены градуированными дисками, связанными с приводами вращения гаек с помощью датчиков.

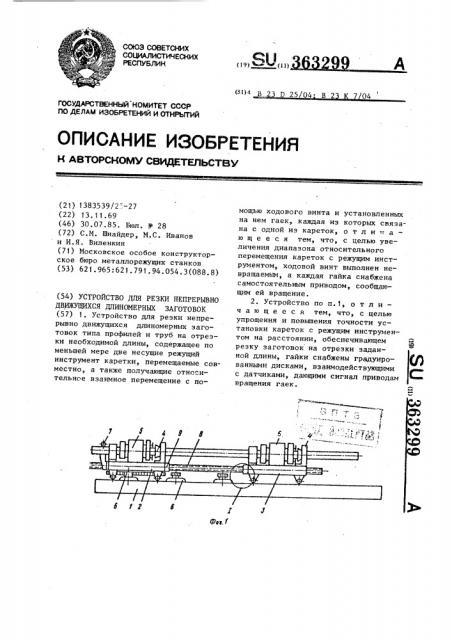

На фиг. 1 показана схема устройства; на фиг. 2 — узел I на фиг. 1..

Устройство содержит станину 1, по направляющим которой перемещаются приводная платформа 2 и соединенная с ней ведомая платформа 3. Каждая платформа оснащена эажимным устройством

4 и отрезной головкой 5 с самостоятельными приводами. Перемещение йлатформ осуществляется с помощью зубчато-реечной передачи 6. На приводной плат45 форме 2 установлен механизм отмера 7, дающий команду на отрезку при достижении заданной длины отрезка.

Платформы 2 и 3 соединены посредством невращающегося винта 8 и взаимо. действующих с ним-(см. фиг. 2) установленных в редукторах 9 гаек 10, получающих вращение каждая от своего привода.

С гайками 10 кинематически связаны командные диски 11, регистрирующие величину углов поворота гаек, а следовательно, и перемещение платформ и взаимодействующие с датчиками 12,например фотодиодами. Результат отсчета передается на суммирующее устройство. Одновременно производится разрезка непрерывно движущейся трубы на мерные части, которая осуществляется два раза с отделением двух частей от трубы.

По достижении определенной (несколько меньшей, чем заданная) длины механизма отмера дает команду на разгон приводной и связанной с ней ведомой платформы. По достижении заданной длнны (а в этот момент скорости движения платформы и трубы почти равны) механизмом отмера подается вторая команда на захват трубы зажимными устройствами и (платформы движутся с трубой как одно целое) производится отрезка труб.

После окончания реза дается команда на разжим трубы и возврат в исходное положение платформ (холостой ход)

Труба, отрезанная головкой платформы 3, поступает на рольганг, а труба, отрезанная головкой платформы 2, транспортируется далее через раскрытый зажим и отрезную головку платформы 3, затем поступает на рольганг.

Регулирование расстояния между платформами (а следовательно, и длины отрезаемых труб) производится следующим образом. В момент холостого хода по команде с пульта управления или системы программного управления, например ЭВМ, перестраивается механизм отмера и включаются приводы гаек 10 на сближение (разведение) платформ. Величина перемещения платформ отсчитывается командными дисками, взаимодействующими с датчиками 12, передающими сигнал на суммирующее устройство. По достижении заданной величины сближения (раэведения) платформы дается команда на отключение приводов гаек 10.

363299
