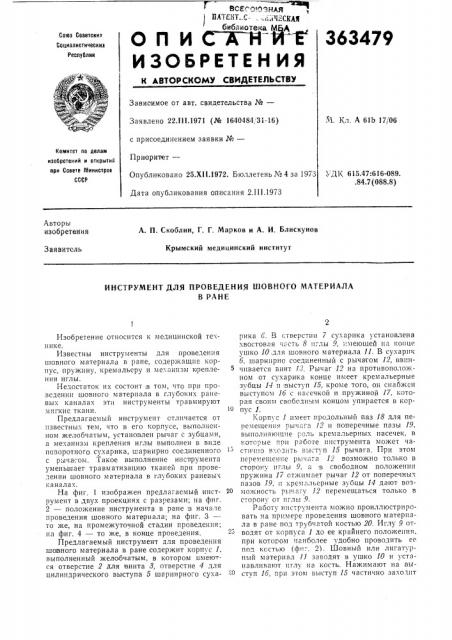

ВСЕ О!ОКУНАЯ ! 114 1,.г1Т т. „тт gyp библиот н о и и с--л-йи- тй- -е

ИЗОБРЕТЕН ИЯ

363479

Союз Советсииз

Сациалистическиз

Рессублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Я. Кл. А 61b 17/06

Заявлено 22.111.1971 (№ 1640484, 31-16) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 25.Х11.1972. Бюллетень ¹ 4 за 1973

Дата опубликования описания 2.ПI.1973

Комитет по делам изобретений и открытий лри Сосете Министров

СССР

УДЫ, 615.47:616-089. .84.7 (088.8) Авторы изобретения

А. П. Скоблин, Г. Г. Марков и А. И. Блискунов

Крымский медицинский институт

Заявитель

ИНСТРУМЕНТ ДЛЯ ПРОВЕДЕНИЯ ШОВНОГО МАТЕРИАЛА

В РАНЕ

Изобретение относится к медицинской технике.

Известны инструменты для проведения шовного материала в ране, содержащие корпус, пружину, кремальеру и ме. :янизм к репления иглы.

Недостаток их состоит;в том, что при про. ведении шовного материала в глубоких р-невых каналах эти инструменты травмируют мягкие ткани. 10

Предлагаемый инструмент отличается от известных тем, что в его корпусе, выполненном желобчатым, устанозлен рычаг с зубцами, а механизм крепления иглы выполнен в виде поворотного сухарика, шарнирно соединенного > с рыча.ом, Такое выполнение инструмента уменьшает травматизацию тканей при проведении шовного материала в глубоких раневых каналах.

На фиг. изображен предлагаемый инст- _#_ румент в двух проекциях с разрезами; на фиг.

2 — положение инструмента в ране,в нача зе проведения шовного материала; на фиг. 3— то же, на промежуточной стадии проведения; на фиг. 4 — то же, в конце проведения.

Предлагаемый инструмент для проведения шовного материала в ране содержит корпус 1, выполненный желобчатым, в котором имеются отверстие 2 для |винта 8, отверстие 4 для цилиндрического выступа 5 шарнирного сухарика 6. В отверстии 7 сухарика установлена хвостовая часть 8 иглы 9, имеющей на конце ушко 10,для шовного материала 11. В сухарик б, шарнирно соединенный с рычатом 12, ввинчивается винт 15. Рычаг 12 На противоположном от сухарика конце имеет кремальерные зубцы 11 и гвыступ 15, кроме того, он снабжен выступом 16 с насечкой и пружиной 17, которая своим свобсдным концом упирается в корпус 1.

Корпус 1 имеет продольный паз 18 для перемещения рычага 12 и поперечные пазы 19, выполk!ëkoøïå раль крем альерных насечек, в которые при работе инструмента может части яо входить выступ 15 рычага. При этом перемещение рыча".а 12 возможно только в сторону иглы 9, а в свободном положении пружина 17 отжимает рычаг 12 от поперечных пазов 19, ",;.рсмяльерные зубцы 14 дают возможность р =.". :aгу 12 перемещаться только в сторону от иглы 9.

Работу инструмента можно проиллюстрировать на примере проведения шовного материала в ране под трубчатой костью 20. Иглу 9 отводят от корпуса 1 до ее крайнего положения, при котором наиболее удобно проводить ее под костью (фи-.. 2). Шовный или лигатурный материя7 11 заводят в ушко 10 и устанавливают иглу на кость. Нажимают на выступ 1о, при этом выступ 15 частично заходит

363479

17 в один из пазов 19 и удерживает положение иглы при ее проведении под костью. Корпус (поворачивают:вокруг кости в сторону края

21 раны (фиг. 3), и игла продвигается под костью 20. Затем нажимают на выступ 16 в сторону корпуса 1 и иглы 9 и поворачивают корпус 1 в сторону края 22 раны; корпус 1 во время полорота вращается вокруг цилиндрического выступа 5 сухарика,,выступ 15 выходит пз паза 19 и перемещается по перемычкам этих пазов в сторону иглы 9. По окончании поворота корпуса 1 в сторону края 22 раны выступ 15 частично заходит в,другой из пазов

19. Далее вновь перемещают корпус 1 в сторону края 21 раны, и выступ 15, упершись в одну из перегородок пазов 19, препятствует отведению иглы, которая проходит дальше вокруг кости (фиг. 3). Если этого недостаточ»о, то повторяют поворот корпуса l в сторону края 22 раны, выступ 15 перемещается еще дальше в сторону иглы 9, попадает в другой паз 19 и препятствует отведению иглы при ее дальнейшем продвижении под костью 20. Затем поворачивают корпус 1 в сторону края 21 раны, при этом игла 9 проходит под костью, давая возможность захватить шовный материал 11 (фпг. 4). После этого отпускают выступ 16, и рычаг 12 под действием пружины

17 прижимается кремальерными зубцами 1-! к винту Л. Теперь прп осуществлении тех жс самых движений корпуса 1 между краями 21 и 22 раны иглу 9 выводят из-под кости 20 при помощи кремальерных зубцов 14. Вернув иглу 9 в первоначальное положение относительно корпуса 1, инструмент выводят из раны.

Предмет изобретения

15 Инструмент для проведения шовного материала,в ране, содержащий корпус, пружину, кремальеру и механизм крепления иглы, отличающийся тем, что. с целью уменьшения травматизации тканей при проведении шовного материала в глубоких раненых канала. .,,в корпусе, выполненном желобчатым, установлен рычаг с зубцами, а механизм крепления иглы,выполнеH в виде поворотного сухарика, шарнирно соединенного с рычагом.
