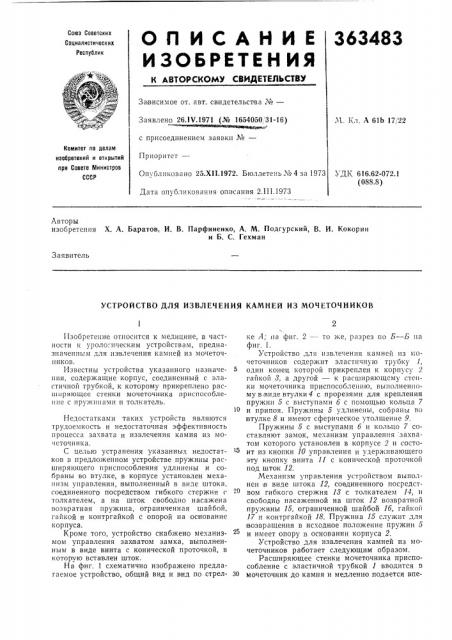

Союа Советских

О Il И С А Н И Е 363483

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Социалистических

Республик

Зависимое от. авт. свидетельства ¹â€”

Заявлено 26.1Ч.1971 (Ж 1654050 31-16) М. Кл. А 61b 17, 22 с присоединением заявки ¹â€”

Комитет по делам иаобретений и открытий при Совете Министров

СССР

Приоритет—

Оп .оликовано 25.XI5.1972. Бюллетень ¹ 4 за 1973

УДК 616.62-072.1 (088.8) Дата опубликования описания 2.111.1973

Авторы изобретения Х. А. Баратов, И. В. Парфиненко, А. М. Подгурский, В. И. Кокорин и Б. С, Гехман

Заявитель

УСТРОЙСТВО ДЛЯ ИЗВЛЕЧЕНИЯ КАМНЕЙ ИЗ МОЧЕТОЧНИКОВ

Изобретение относится к медицине, в частности к урологнческим устройствам, предназначеннь.м для извлечения камней из мочеточников.

Известны устройства указанного назначе- 5 ния, содержащие корпус, соединенный с эластичной трубкой, к которому прикреплено расширяющее стенки мочеточника приспособле»не с пружинами и толкатель.

Недостатками таких устройств являются трудоемкость и недостаточная эффективность процесса захвата и извлечения камня из мочеточника.

С целью устранения указанных недостатков в предложенном устройстве пружины расширяющего приспособления удлинены и собраны во втулке, в корпусе установлен механизм управления,:выполненный в виде штока, соединенного посредством гибкого стержня с толкателем, а на шток свободно насажена возвратная пружина, ограниченная шайбой, гайкой и контргайкой с опорой на основание корпуса.

Кроме того, устройство снабжено механизмом управления захватом замка, выполненным в виде винта с конической проточкой, в которую вставлен шток.

На фиг. 1 схематично изображено предлагаемое устройство, общий вид и вид по стрел- 30

2 ке А; »а фиг. 2 — то же, разрез по Б — Б на фиг. 1.

Устройство для извлечения камней нз мочеточников содержит эластичную трубку 1, один конец которой прикреплен к корпусу 2 гайкой 8, а другой — к расширяющему стенки мочеточника приспособлению, выполненному в виде втулки 4 с прорезями для крепления пружин 5 с выступами 6 с помощью кольца 7 и припоя. Пружины 5 удлинены, собраны во втулке 8 и имеют сферическое утолщение 9.

Пружины 5 с выступами 6 и кольцо 7 составляют замок, механизм управления захватом которого установлен в корпусе 2 и состоит из кнопки 10 управления и удерживающего эту кнопку;винта 11 с конической проточкой под шток 12.

Механизм управления устройством выполнен в виде штока 12, соединенного посредством гибкого стержня И с толкателем 14, и свободно насаженной на шток 12 возвратной пружины 15, ограниченной шайбой 16, гайкой

17 и контргайкой 18. Пружина 15 служит для возвращения в исходное положение пружин 5 и имеет опору,в основании корпуса 2.

Устройство для извлечения камней из мочеточников работает следующим образом.

Расширяющее стенки мочеточника приспособление с эластичной трубкой 1 вводится в мочеточник до камня и медленно подается впе363483 мочеточников, содержащее корпус, соединенный с эластичной трубкой, к которой прикреплено расширяющее стенки мочеточника приспособление с пружинами и толкатель, отличающееся тем, что, с целью облегчения захвата камней, пружины расширяющего приспособления удлинены и собраны во втулке, в корпусе установлен механизм управления, .выполненный в виде штока, соединенного посредством гибкого стержня с толкателем, а на шток свободно насажена возвратная пружина, ограниченная шайбой, гайкой и контргайкой с опорой на основание корпуса.

15 2. Устройство по п. 1, отяичаюи1ееся тем, что оно снабжено механизмом управления захватом замка в виде винта с конической проточкой, в которую вставлен шток.

/Б ред таким образом, чтобы сферическое утолщение 9 и пружины 5 прошли между камнем и стенкой мочеточника. Подача прекращается, когда передний торец втулки 4 не дойдет до камня на 1 — 2 мм, Затем нажимают на кнопку 10, при этом усилие передается на шток 12, гибкий стержень 13 и толкатель 14. Толка. тель давит на выступы б пружин 5, и в расширенное между пружинами 5 пространство цроваливается камень. Кнопка 10 отпускается, и возвратная пружина 15 с помощью шайбы

1б, гайки 17 и кронтргайки,18 возвращает толкатель 14 .с гибким стержнем и штоком 12 в исходное положение, при этом пружины 5 зажимают камень. При работе ввод устройства и захват камня контролируются.

Предмет изобретения

1. Устройство для извлечения камней из

1

1!

11

1l !!

1

//

//

//

//
