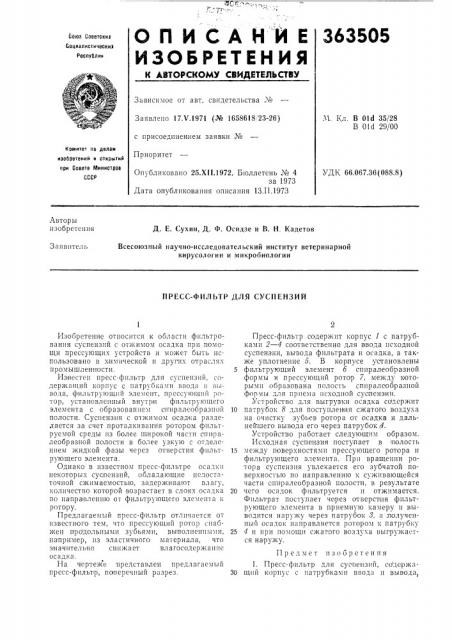

О П И С А Н И Е 363505

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ

Союг Сооетскиг

Социалистичесииа

Респуслик

Зависимое от авт. свидетельства №.Ч. Кл. В Old 35/28

В Old 29/00

Заявлено 17Х.1971 (№ 1658618, 23-26) с присоединением заявки №

Приоритет комитет f10 делам иааоретеиий и открытий ори Совете Министров

СССР

Опубликовано 25.Х11.1972. Бюллетень ¹ 4 за 1973

Дата опубликования описания 13.II.1973

УДК 66.067.36(088.8) Авторы изобретения

Д. Е. Сухин, Д. Ф. Осидзе и В. H. Кадетов

Заявитель

Всесоюзный научно-исследовательский институт ветеринарной вирусологии и микробиологии

ПРЕСС-ФИЛЬТР ДЛЯ СУСПЕНЗИЙ

Изобретение относится к области фильтрования сусиензий с отжимом осадка при помощи прессующих устройств и может быть использовано в химической и других отраслях промышленности.

Известен пресс-фильтр для суспепзий, содержащий корпус с патрубками ввода и вывода, фильтрующий элемент, прессующпй ротор, установленный внутри фильтрующсго элемента с образованием спиралеобразной полости. Суспензия с отжимом осадка разделяется за счет проталкивания ротором фильтруемой среды из более широкой части спиралеобразной полости в более узкую с отделением жидкой фазы через отверстиsI фильтрующего элемента, Однако в известном пресс-фильтре осадки некоторых суспензий, обладающие недостаточной сжимаемостью, задерживают влагу, количество которой возрастает в cлоях осадка по направлению от фильтрующего элемента к ротору.

Предлагаемый пресс-фильтр отли тается от известного тем, что прессующий ротор снабжен про дольными зубьями, выполненными, например, из эластичного материала, что значительно снижает влагосодержание осадка.

На чертеже представлен предлагаемый пресс-фильт|р, поперечный разрез.

Пресс-фильтр содержит корпус 1 с патрубками 2 — 4 соответственно для ввода исходной суспензии, вывода фильтрата и осадка, а также уплотнение 5. В корпусе установлены

5 фильтрующий элемент б спиралеобразной формы и прессующий ротор 7, между которыми образована полость спиралеобразной формы для приема исходной суспензии.

Устройство для выгрузки осадка содержит

10 патрубок 8 для поступления сжатого воздуха на очистку зубьев ротора от осадка и дальнейшего вывода его через патрубок 4.

Устройство работает следующим образом.

Исходная суспензия поступает в полость

15 между поверхностями прессующего ротора и фильтрующего элемента. При вращении ротора суспензия увлекается его зубчатой поверхностью по направлению к суживающейся части спиралеобразной полости, в результате

20 чего осадок фильтруется и отжимается.

Фильтрат поступает через отверстия фильтрующего элемента в приемную камеру и выводится наружу через патруоок 8, l,ïîëó÷åíный осадок направляется ротором к патрубку

25 4 и при помощи сжатого воздуха выгружается наружу.

Предмет изобретения

1. Пресс-фильтр для суопензий, содержа30 щий корпус с патрубками ввода и вывода, 363505

Составители Г. Суворова

Корректоры: А. Николаева и М. Коробова

Редактор H. Суханова

Тсхред Т, Ускова

Заказ 124/!2 Изд. ¹ I053 Тираж 404 Подписное

ЦИИИПИ Комитета но делам изобретений н открытий нрн Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4I5

Типография, нр. Сапунова, 2 фильтрующий элемент, прессующий ротор, установленный внутри фильтрующего элемента с образованием спиралеобразной полости, II устройство для выгрузки осадка, отличаюи ийся тем, что, с целью снижения влагосодержания осадка, ротор снабжен продольными зубьями.

2. Пресс-фильтр |то п. 1, отличающийся тем, что зубья ротор» выполнены из эластпч5 ного материала.
