Реферат

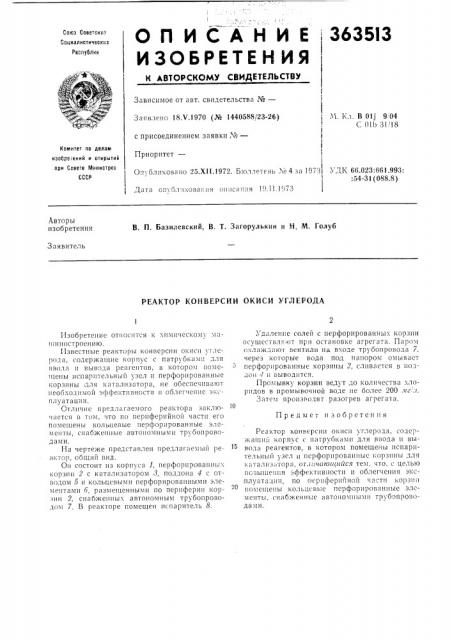

О П И С А Н И Е 3S35l3

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!оэ Советски.

Социалистических

Респу0лик

Зависимое от авт. свидетельства №вЂ”

11. Кл. В 01! 9 04

С О! !3 31. 18

Заявлено 18.V.!970 (№ 1440588/23-26) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 25.Х11.1972. Бюллетень Х 4! ! !

1 ! ! ,, 1.-3

Комитет по делам изооре!еиий и открытий при Совете Мииистрав

СССР

Ъ ДК 66.023: 661.993:

:54-31 (088.8) Дата опу(),1 Iõîâàlièÿ оп;!сания 101.11.1973

Авторы изобретения

В. П. Базилевский, В. T. Загорулькин и Н. М. Голуб

Заявитель

РЕАКТОР КОНВЕРСИИ ОКИСИ УГЛЕРОДА!

Предмет изобретения

Изобретение от!!осится к кимическому мягниностроению.

Известные реакторы конверсии окиси углерода, содержащие корпус с патрубками для

Ввода и вывода реагентов, в котором иомегцеиы испарительный узел и перфорированные корзины,лля катализатора, не обеспечива!от необ.;олимой эффективности и облегчение эксплуатации.

Стличнс предлагаемого реактора заклю-! ается в том, ITO по периферийной части его помещены кольцевые перфорированные элементы, снабженные автономными трубопроводами.

На чертеже представлен предлагаемый ре>1 К ОР, ООIЦИII ВИД.

0Ii состоит из корпуса 1, перфорирстваннык корзин 2 с катализатором 8, поддона 4 с отВ1>лом 5 и кольцевыми перфорированными элементами б, размещенными по периферии корзин 2, сиабженнык автономным трубопроводом 7. В реакторе помещен испаритель 8.

Удаление солей с перфорированнык корзин осущсствля от при остановке агрегата. Паром окляждя10т вентили иа, вкоде трубопровода 7, через которые вода под напором омывает перфорированные корзины 2, слиB÷ñòñÿ в иол:10ii -, и ВЫВОдится.

Промывку корзин ведут до количества iëîридов в промывочной воде не более 200 .11г .I.

Зятем производят разогрев агрегата.

Реактор конверсии окиси углерода, солержяlций кори чс с пятруокями для Ввода и Выволя реагентов, в котором помещены испарительный узел и пс1>форированныс корзины для катализ; торя, от 1,ппющийся тем, что, с целью повыше 1ия эффективности и облегчештя эксплуатации, по периферийной части корзин

Il0мещеиы кольцевыс псрфорироваш!ые элементы, снабженные автономными трубопроводамии.

Редактор Н. Валикова (.остен!!! -.ü Л. Мовчан

Те реп T. Ускова

Корректоры Л. Царькова и H. Прокуратова

Заказ 26, 280 Изд. X 1056 Тираж -104 1 .одиисное

11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СС(.

Москва, Ж-35, Раушская наб., д. 4 5

Тип. Харьк. фил. пред. «Патент»
