Электромагнитный ролик роликового конвейера для транспортирования металлических изделий

Электромагнитный ролик роликового конвейера для транспортирования металлических изделий

Иллюстрации

Показать все

Реферат

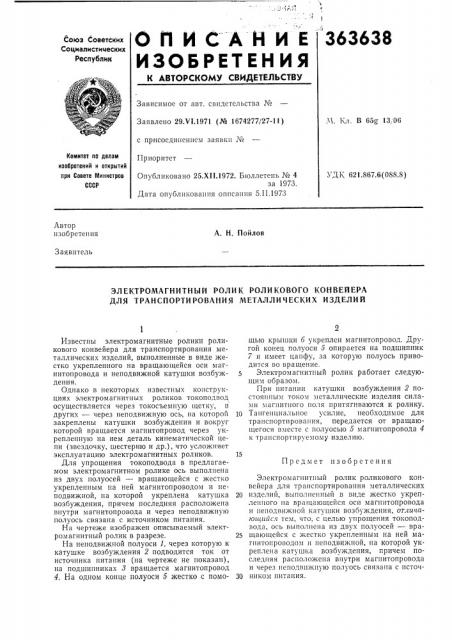

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

363638 (.оюз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 29.VI.1971 (№ 1674277/27-11) .Ч. Кл. В 65 13, 06 с присоединением заявки №

Приоритет

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 621.867.6(088.8) Опубликовано 25.Х11.1972. Бюллетень № 4 за 1973.

Дата опубликования описания 5.П.1973

Автор изобретения

А. Н. Пойлов

Заявитель

ЭЛЕКТРОМАГНИТНЫЙ РОЛИ К РОЛИ КОВОГО КОНВЕЙЕРА

ДЛЯ ТРАНСПОРТИРОВАНИЯ МЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ

Предмет изобретения

Известны электромагнитные ролики роликового конвейера для транспортирования металлических изделий, выполненные в виде жестко укрепленного на вращающейся оси магнитопровода и неподвижной катушки возбуждения.

Однако в некоторых известных конструкциях электромагнитных роликов токоподвод осуществляется через токосъемную щетку, в других — через неподвижную ось, на которой закреплены катушки возбуждения и вокруг которой вращается магнитопровод через укрепленную на нем деталь кинематической цепи (звездочку, шестерню и др.), что усложняет эксплуатацию электромагнитных роликов.

Для упрощения токоподвода в предлагаемом электромагнитном ролике ось выполнена из двух полуосей — вращающейся с жестко укрепленным на ней магнитопроводом и неподвижной, на которой укреплена катушка возбуждения, причем последняя расположена внутри магнитопровода и через неподвижную полуось связана с источником питания.

На чертеже изображен описываемый электромагнитный ролик в разрезе.

На неподвижной полуоси 1, через которую к катушке возбуждения 2 подводится ток от источника питания (на чертеже не показан), на подшипниках 8 вращается магнитопровод

4, На одном конце полуоси 5 жестко с помощью крышки 6 укреплен магнитопровод. Другой конец полуоси 5 опирается на подшипник

7 и имеет цапфу, за которую полуось приводится во вращение.

Электромагнитный ролик работает следующим образом.

При питании катушки возбуждения 2 постоянным током металлические изделия силами магнитного поля притягиваются к ролику.

10 Тангенциальное усилие, необходимое для транспортирования, передается от вращающегося вместе с полуосью 5 магнитопровода 4 к транспортируемому изделию.

Электромагнитный ролик роликового конвейера для транспортирования металлических

20 изделий, выполненный в виде жестко укрепленного на вращающейся оси магнитопровода и неподвижной катушки возбуждения, отличаюи ийсл тем, что, с целью упрощения токоподвода, ось выполнена из двух полуосей — вра25 щающейся с жестко укрепленным на ней магнитопроводом и неподвижной, на которой укреплена катушка возбуждения, причем последняя расположена внутри магнитопровода и через неподвижную полуось связана с источ30 ником питания.
