ВСЕОБ>1@Р11д >

IIW7a- -:. =.

6и с л и о т I! .363820

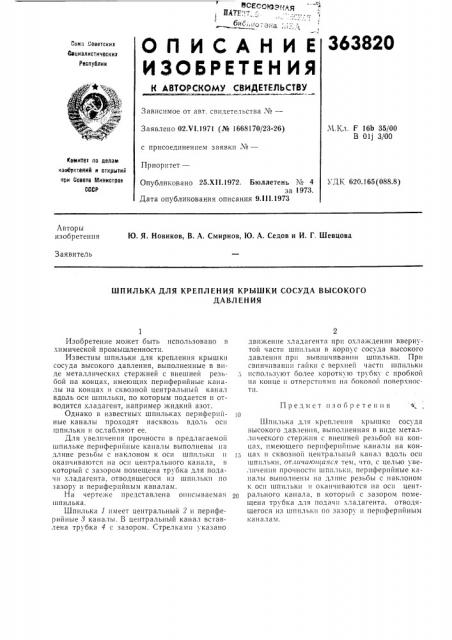

ОП ИСАН И Е

ИЗОБРЕТЕН Ия

Сои1в Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства ¹â€”

М.Кл. F 16Ь 35/00

В Olj 3/00

Заявлено 02.VI.1971 (№ 1668170/23-26) с присоединением заявки №вЂ” комитет по делам изобретений и открытий ори Совете Мииистров

СССР

Приоритет—

УДК 620.165(088.8) Опубликовано 25.XII.1972. Бюллетень j¹ 4 за 1973.

Дата опубликования описания 9.111.1973

Авторы изобретения

Ю. Я. Новиков, В. А. Смирнов, IO. А. Седов и И. Г. Шевцова

Заявитель

ШПИЛЪКА ДЛЯ КРЕПЛЕНИЯ КРЫШКИ СОСУДА ВЫСОКОГО

ДАВЛ ЕН ИЯ

Предмет изооретенllя

1О

Изобретение может быть использовано в химической промышленности.

Известны шпильки для крепления крышки сосуда высокого давления, выполненные в виде металлических стержней с внешней резьбой на концах, имеющих периферийные каналы на концах и сквозной центральный канал вдоль оси шпильки, по которым подается и отводится хладагент, например жидкий азот.

Однако в известных шпильках периферийные каналы проходят насквозь вдоль оси шпильки и ослабляют ее.

Для увеличения прочности в предлагаемой шпильке периферийные каналы выполнены иа длине резьбы с наклоном к оси шпильки н оканчиваются на оси центрального капала, в который с зазором помещена трубка для подачи хладагента, отводящегося из шпильки по зазору и периферийным каналам.

На чертеже представлена описываемая шпилька.

Шпилька 1 имеет центральный 2 и периферийные 3 каналы. В центральный канал вставлена трубка 4 с зазором. Стрелками указано движение хладагента при охлаждении ввернутой части шпильки в корпус сосуда высокого давления при вывинчивании шпильки. При свинчивании гайки с верхне11 части шпильки используют более короткую трубку с пробкой на конце и отверстиями иа ооковой поверхности.

111пи lbKB для !ipse 111C IIIIB 1 ры111ки COCi д,а высокого давления, выполненная в виде металлического стержня с внешней резьбой на концах, имеющего периферийные каналы на кон— цах и сквозной центральный канал вдоль оси шпильки, от.гичаю цаясл тем, что, с целью увеличения прочности шпильки, периферийные каналы выполнены иа длине резьбы с наклоном к оси шпильки и оканчиваются на оси центрального канала, в который с зазором помещена трубка для подачи хладагента. отводящегося из шпильки по зазору и периферийным каналам.
