Реферат



®СОСОК>ЗН Д

i плтеит.G- . „ .%сря. нблиотеке е1ве !

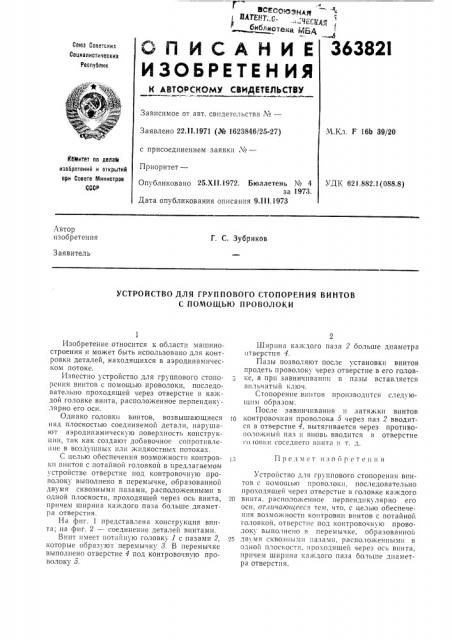

36382I

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!оэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства М—

М.Кл. F 16Ь 39/20

Заявлено 22.11.1971 (№ 1623846/25-27) с присоединением заявки №вЂ”

Приоритет—

Котеитет по делам изобретений и открытий при Совете Министров

С.ССР

УДК 621.882.1(088.8) Опубликовано 25.Х11.1972. Бюллетень ¹ 4 за 1973.

Дата опубликования описания 9.111.1973

Лвтор изобретения

Г. С. Зубриков

Заявитель

УСТРОЙСТВО ДЛЯ ГРУППОВОГО СТОПОРЕНИЯ ВИНТОВ

С ПОМОЩЬЮ ПРОВОЛОКИ

П р е д м е т и з о б р е T ll ll fl

Изобретение относится к области машиностроения и может быть использовано для контровки деталей, находящихся в аэродинамическом потоке.

Известно устройство для группового стопорсния винтов с помощью проволоки, последовательно проходящей через отверстие в каждой головке винта, расположенное перпендикулярно его оси.

Однако головки винтов, возвышающиеся над плоскостью соединяемой детали, нарушают аэродинамическую поверхность конструкции, так как создают добавочное сопротпвле11ие в воздушных или жидкостных потоках.

С целью обеспечения возможности контровки винтов с потайной головкой в предлагаемом устройстве отверстие под контровочную проволоку выполнено в перемычке, образованной двумя сквозными пазами, расположенными в одной плоскости, проходящей через ось винта, причем ширина каждого паза больше диаметра отверстия.

На фиг. 1 представлена конструкция винта; на фиг. 2 — соединение деталей винтами.

Винт имеет потайную головку 1 с пазами 2, которые образуют перемычку 8. В перемычке выполнено отверстие 4 под контровочную проволоку 5.

Ширина каждого паза 2 больше диаметра отверстия 4.

Пазы позволяют после установки винтов продеть проволоку через отверстие в его головке, а прп завинчпванпп в пазы вставляется ьч1льчатый ключ.

Стопоренпе ви11тов производится следующим образом.

После завинчпвания и затяжки винтов !

С контровочная проволока 5 через паз 2 вводится в отверстие 4, вытягивается через противоположный паз и вновь вводится в отверстие

Г11, !Овк!1 ocEIIII Ão винта 11 т. д.

Устройство для группового стопоренпя винтов с помощью проволоки, последовательно проходящей через отверстие в головке каждого

20 винта, расположенное перпендикулярно его оси, от,шпаюп1еее» тем, что, с целью обеспечения возможности контровки винтов с потайной головкой, отверстие под контровочную проволоку выполнено в перемычке, образованной

25 двумя сквоз!1ым!! пазами. расположенными в одной плоскости, проходящей через ось винта, причем ширина каждого паза больше диаметра отверстия.
