Реферат

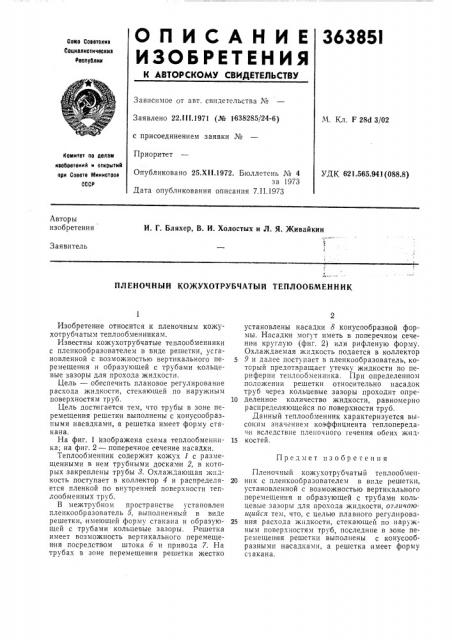

О П И С А Н И Е 36385I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советскив

Социалиетичеекиа

Республик

Зависимое от авт. свидетельства №

Заявлено 22.ill.1971 (№ 1638285/24-6) с присоединением заявки №

Приоритет

М. Кл. F 28d 3/02

Комитет аа делам изобретений н открытий ари Совете Министров

СССР

Опубликовано 25.Xll.1972. Бюллетень ¹ 4 за 1973

Дата опубликования описания 7.11.1973

УДК 621.565.941(088.8) Авторы изобретения

И. Г. Бляхер, В. И. Холостых и Л. Я. Живайкии

Заявитель

ПЛЕНОЧНЫЙ КОЖУХОТРУБЧАТЫй ТЕПЛООБМЕННИК

Предмет изобретения

Изобретение относится к пленочным кожухотрубчатым теплообменникам.

Известны кожухотрубчатые теплообменники с пленкообразователем в виде решетки, усгановленной с возможностью вертикального перемещения и образующей с трубами кольцевые зазоры для прохода жидкости.

Цель — обеспечить плановое регулирование расхода жидкости, стекающей по наружным поверхностям труб.

Цель достигается тем, что трубы в зоне перемещения решетки выполнены с конусообразными насадками, а решетка имеет форму стакана.

На фиг. 1 изображена схема теплообменника; на фиг. 2 — поперечное сечение насадки.

Теплообменник содержит кожух 1 с размещенными в нем тру.бными досками 2, в которых закреплены трубы г. Охлаждающая жидкость поступает в коллектор 4 и распределяется пленкой по внутренней поверхности теплообменных труб.

В межтрубном пространстве установлен пленкообразователь 5, выполненный в виде решетки, имеющей форму стакана и образующей с трубами кольцевые зазоры. Решетка имеет возможность вертикального перемещения посредством штока б и привода 7. На трубах в зоне перемещения решетки жестко установлены насадки 8 конусообразной формы. Насадки могут иметь в поперечном сечении круглую (фиг. 2) или рифленую форму.

Охлаждаемая жидкость подается в коллектор

9 и далее поступает в пленкообразователь, который предотвращает утечку жидкости по периферии теилообменника, При определенном положении решетки относительно насадок труб через кольцевые зазоры проходит опре10 деленное количество жидкости, равномерно распределяющейся по поверхности труб.

Данный теплообменник характеризуется высоким значением коэффициента теплопередачи вследствие пленочного течения обеих жид15 костей.

Пленочный кожухотрубчатый теплообмеп20 нпк с пленкообразователем в виде решетки, установленной с возможностью вертикального перемещения и образующей с трубами кольцевые зазоры для прохода жидкости, огличйгоигийся тем, что, с целью плавного регулирова25 ния расхода жидкости, стекающей по наружным поверхностям труб, последние в зоне перемещения решетки выпол нены с конусообразными насадками, а решетка имеет форму сг акана.
