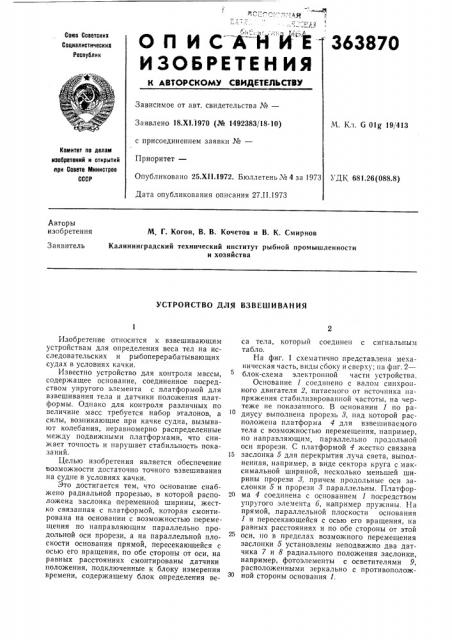

О П И С А Й И Е 363870

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

+,)).

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 18.Х1.1970 (№ 1492383/18-10) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 25.Х11.! 972. Бюллетень № 4 за 1973

Дата опубликования описания 27 11.1973

М. Кл. G Olg 19/413

Комитет по делам изобретений H открытий при Совете Министров

СССР

УДК 681.26(088.8) Авторы изобретения

М. Г. Когон, В. В. Кочетов и В. К. Смирнов

Калининградский технический институт рыбной промышленности и хозяйства

Заявитель

УСТРОЙСТВО ДЛЯ ВЗВЕШИВАНИЯ

Изобретение относится к взвешивающим устройствам для определения веса тел на исследовательских и рыбоперерабатывающих судах в условиях качки.

Известно устройство для контроля массы, содержащее оспование, соединенное посредством упругого элемента с платформой для взвешивания тела и датчики положения платформы. Однако для контроля различных по величине масс требуется набор эталонов, а силы, возникающие при качке судна, вызывают колебания, неравномерно распределенные между подвижными платформами, что снижает точность и нарушает стабильность показаний.

Целью изобретения является обеспечение возможности достаточно точного взвешивания на судне в условиях качки.

Это достигается тем, что основание снабжено радиальной прорезью, в которой расположена заслонка переменной ширины, жестко связанная с платформой, которая смонтирована на основании с возможностью перемещения по направляющим параллельно продольной оси прорези, а на параллельной плоскости основания прямой, пересекающейся с осью его вращения, по обе стороны от оси, на равных расстояниях смонтированы датчики положения, подключенные к блоку измерения времени, содержащему блок определения веса тела, который соединен с сигнальным табло.

На фиг. 1 схематично представлена механическая часть, виды сбоку и сверху; на фпг. 2— блок-схема электрошюй части устройства.

Основание 1 соединено с валом синхронного двигателя 2, питаемого от источника «апряжепия стабилизированной частоты, на чертеже не показанного. В основании 1 по радиусу выполнена прорезь 8, над которой расположена платформа 4 для взвешиваемого тела с возможностью перемещения, например, :по направляющим, параллельно продольной оси прорези. С платформой 4 жестко связана

15 заслонка 5 для перекрытия луча света, выполненная, например, в виде сектора круга с максимальной шириной, несколько меньшей ширины прорези 3, причем продольные оси заслонки 5 и прорези 8 параллельны. Платфор2О ма 4 соединена с основанием 1 посредством упругого элемента 6, на пример пружины. На прямой, параллельной плоскости основания

1 и пересекающейся с осью его вращения, на равных расстояниях и по обе стороны от этой

25 оси, но в пределах возможного перемещения заслонки 5 установлены неподвижно два датчика 7 и 8 радиального положения заслонки, например, фотоэлементы с осветителями 9, расположенными зеркально с противоположЗО ной стороны основания 1.

363870

Фотоэлементы 7 и 8 соединены с блоком

10 измерения времени, например счетчиком импульсов стабилизированной частоты, поступающих от генератора 11. К выходу счетчика подключен электронный блок 12 определения веса тела, конкретная схема которого должна быть предметом обычного проектирования при разработке предложенных весов. Блок 12 определения веса тела соединен с табло 18 для отображения результатов взвешивания.

Устройство работает следующим образом.

Тело, подлежащее взвешиванию, укладывается на платформу 4, и включается двигатель 2. При вращении основания 1 платформа 4 под действием центробежной силы занимает радиальное положение, однозначно соответствующее суммарной массе самой платформы 4 и взвешиваемого тела. Радиальное положение платформы однозначно определяется временем перекрытия заслонкой 5 луча света, падающего на фотоэлемент 7 или 8.

При затемнении, например, фотоэлемента 7 в блок 10 измерения времени подается команда на начало счета импульсов, поступающих от генератора 11 стабилизированной частоты.

При последующей засветке фотоэлемента 7 счет импульсов прекращается, и отсчитанная сумма, соответствующая времени перекрытия фотоэлемента 7 или, что то же самое, радиальному положению платформы 4, подается в блок 12.

После поворота основания 1 на 180 заслонка 5 затемняет фотоэлемент 8 на период времени, определяемый шириной заслонки 5 в месте перекрытия луча света. Фотоэлемент

8:на время своего затемнения также включает блок 10 измерения времени, откуда отсчитанная сумма импульсов, соответствующая радиальному положению платформы 4, подается в

5 блок 12. Суммы импульсов, поступившие в блок 12 в первом и втором случаях, складываются и делятся на число срабатываний датчиков 7 и 8, в результате чего получается число, определяющее среднее за период данного

10 взвешивания радиальное положение платформы, и вес тела, находящегося на ней, величина которого отображается на табло И.

t5 Предмет изобретения

Устройство для взвешивания, содержащее основание, соединенное посредством упругоro элемента с платформой для взвешивания

20 тела и датчики положения платформы, отличаюи ееся тем, что, с целью определения веса тел, например, в условиях качки судна, основание снабжено радиальной прорезью, в которой расположена заслонка переменной ши25 рины, жестко связанная с платформой, которая смонтирована на основании с возможностью перемещения по направляющим параллельно продольной оси прорези, а на параллельной плоскости основания прямой, перезО мещающейся с осью его вращения, по обе стороны от оси, на равных расстояниях смонтированы датчики положения, подключенные к блоку измерения времени, содержащему блок определения веса тела, который соеди35 нен с сигнальным табло.

363870

9ие 2

Фиг. 1
