Устройство для индикации

Устройство для индикации

Иллюстрации

Показать все

Реферат

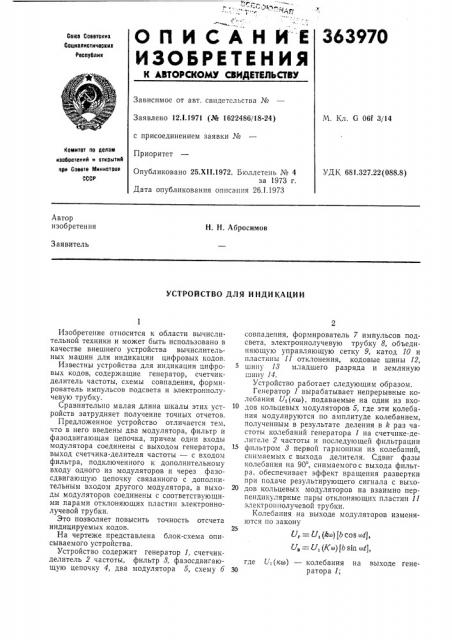

О П И С А Н И Е 363970

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИЯЕТЕЛЬСТВУ

Союз Советскик

Социзяистичвскик

Рвсптбяик

Зависимое от авт. свидетельства №

М. Кл. С. 06f 3/14

Заявлено 12.I.1971 (№ 1622486/18-24) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министоае

CCCP

УДК 681.327.22(088.8) Опубликовано 25.XII.1972. Бюллетень № 4 за 1973 г.

Дата опубликования описания 26.1.1973

Автор изобретения

Н. Н. Абросимов

Заявитель

УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ совпадения, формирователь 7 импульсов подсвета, электроннолучевую трубку 8, объединяющую управляющую сетку 9, катод 10 и пластины 11 отклонения, кодовые шины 12, шину 18 младшего разряда и земляную шину 14

Устройство работает следующим образом.

Генератор 1 вырабатывает непрерывные колебания У,(кто), подаваемые на один из входов кольцевых модуляторов б, где эти колебания модулируются по амплитуде колебанием, полученным в результате деления в Й раз частоты колебаний генератора 1 на счетчике-делителе 2 частоты и последующей фильтрации фильтром 8 первой гармоники из колебаний, снимаемых с выхода делителя. Сдвиг фазы колебания на 90, снимаемого с выхода фильтра, обеспечивает эффект вращения развертки при подаче результирующего сигнала с выхо20 дов кольцевых модуляторов на взаимно перпендикулярные пары отклоняющих пластин 11 электроннолучевой трубки.

Колеоания на выходе модуляторов изменяются по закону

U„= U, (Фо) (b cos u>tJ, U, = U, (Кв) (b sin (et J, где

Изобретение относится к области вычислительной техники и может быть использовано в качестве внешнего устройства вычислительных машин для индикации цифровых кодов.

Известны устройства для индикации цифровых кодов, содержащие генератор, счетчикделитель частоты, схемы совпадения, формирователь импульсов подсвета и электроннолучевую трубку.

Сравнительно малая длина шкалы этих устройств затрудняет получение точных отчетов.

Предложенное устройство отличается тем, что в него введены два модулятора, фильтр и фазодвигающая цепочка, причем одни входы модулятора соединены с выходом генератора, выход счетчика-делителя частоты — с входом фильтра, подключенного к дополнительному входу одного из модуляторов и через фазосдвигающую цепочку связанного с дополнительным входом другого модулятора, а выходы модуляторов соединены с соответствующими парами отклоняющих пластин электроннолучевой трубки.

Это позволяет повысить точность отсчета индицируемых кодов.

На чертеже представлена блок-схема описываемого устройства.

Устройство содержит генератор 1, счетчикделитель 2 частоты, фильтр 8, фазосдвигающую цепочку 4, два модулятора б, схему б

U< (кв) — колебания на выходе генератора 1;

363970

bCOset — колебания на выходе фильтра 3;

bSinrot — колебания на выходе фазосдвигающей цепочки 4;

U, и U, — колебания, подаваемые с выходов кольцевых модуляторов 5 на горизонтальные и вертикальные отклоняющие ил а стин ы 11.

При этом на экране электроннолучевой трубки формируется прямолинейная развертка с частотой Йо, которая вращается вокруг точки, лежащей на линии развертки, с угловой скоростью со.

Выходы разрядов счетчика-делителя частоты подключены на соответствующие входы схемы б совпадения и обеспечивают последовательный перебор всех возможных значений кодов в течение одного периода колебаний с частотой о, снимаемых с фильтра 3.

При подаче на кодовые шины 12 схемы б совпадения и дицируемого кода с выхода схемы совпадения на формирователе 7 импульсов подсвета снимается сигнал. Момент возникновения его соответствует моменту совпадения кодов на схеме совпадения, а значит и определенному угловому положению развертки иа экране электроннолучевой трубки, которое зависит от фазы колебаний, снимаемых с фильпра 3.

Такое соединение элементов устройства позволяет формировать импульс подсвета в момент совпадения индицируемого кода и кода, снимаемого со счетчика-делителя частоты, и стробировать определенное угловое положение вращающейся развертки, соответствующее значению иидицируемого кода на круговой шкале, путем отпирания электроннолучевой трубки импульсом подсвета от формирователя импульсов подсвета.

Формирователь импульсов подсвета используют, кроме того, для формирования меток электронной шкалы.

Катод 10 электроннолучевой трубки соединен с земляной шиной 14, и трубка постоянно закрыта по управляющей сетке 9, поэтому изображение развертки на ее экране появляется только в моменты подачи на управляющую сетку стробирующих импульсов, длительность которых не должна превышать величину

Т= . 3a счет изменения длительности

/1а стробирующего импульса и момента его появления регулируется длина участка развертки, высвечиваемого на экране электроннолучевой трубки. Это позволяет формировать как указатель отсчета («электронную стрелку»), так

И и деления электронной шкалы, которые формируются отдельным каскадом формирователя импульсов подсвета. На его вход по шине

13 младшего разряда счетчика-делителя 2 частоты подаются запускающие импульсы. Импульсы подсвета делений электронной шкалы поступают на управляющую сетку и так же, как и в случае формирования «электронной стрелки», стробируют часть развертки, созданной колебаниями, снимаемыми с выходов модуляторов, Предмет изобретения

Устройство для индикации, содержащее генератор, подключенный к входу счетчика-делителя частоты, выходы которого соединены с входами схемы совпадения, другие входы коTOj)OH CB5I32Hbl C 1COjI,OBhlMH 111HН;1МН, BbIXOgl CXOмы совпадения соединен с одним из входов формирователя импульсов подсвета, другой вход которого подключен к шине младшего разряда счетчика-делителя частоты, а выход формирователя импульсов подсвета соединен с управляющей сеткой электроннолучевой трубки, катод которой соединен с шиной нулевого потенциала, от1и1аюи ееся тем, что, с целью повышения точности отсчета индицируемых кодов, в него введены два модулятора, фильтр и фазосдвигающая цепочка, при40 чем одни входы модуляторов соединены с выходом генератора, выход счетчика-делителя частоты соединен с входом фильтра, подключенного к дополнительному входу одного из модуляторов и через фазосдвигающую цепоч45 ку связанного с дополнительным входом другого модулятора, а выходы модуляторов соединены с соответствующими парами отклоняющих пластин электроннолучевой трубки.
