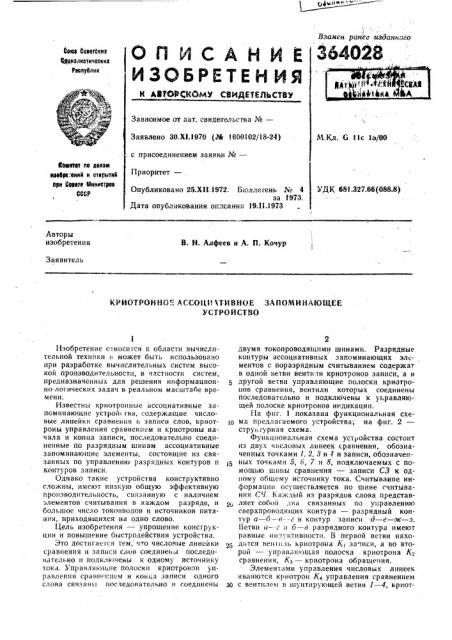

Взйяен рпкс е издсйиьо20

364028

Ссюа Соаатскик

Сациалистическик

Республик

А к,т А it $CRA%

К АВИЙЧМОМУ СВИДЕТЕЛЬСТВУ

Завиоимое от авт. свидетельства №вЂ”

Заявлено 30.Х1.1970 (1ка 1600102/18-24) с присоединением заявки №вЂ”

Приоритет—

М.Кл. б 1lc 1ь/00 йвантвт не делам навЬрв;вний и открытий врн Свдвтв Вниистрев

СССР

УДК 681.327.66(088.8) Опубликовано 25.ХИ.1972, Бюллетень № 4 за 1973.

Дата опубликования onисаниа 19.И.1973

В. Н. Алфеев и А. П. Кочур

Авторы изобретения

Заявитель

КРИОТРОННО", АССОЦИ АКТИВНОЕ ЗАПОМИНАЮЩЕЕ

УСТ РО И СТВО

Изобретение етносигся к области вычислительной техники и может быть использовано при разработке вычислительных систем высокой производительности, в частности систем, предназначенных для решения информационно-логических задач в реальном масштабе времени.

Известны криотронные ассоциативные запоминающие устрой тна, содержащие числовые линейки сравнения н записи слов, криотроны управления сравнением и криотроны начала и конца записи, последовательно соединенные по разрядным шинам ассоциативные запоминающие элементы, состоящие из связанных по управлению разрядных контуров и контуров записи.

Однако такие устройства конструктивно сложны, имеют низкую общую эффективную производительность, свчзанную с наличием элементов считывания в каждом разряде, и большое число токовводов и источников питания, приходящихся на одно слово.

Цель изобретения — упрощение конструкции и повышение быстродействия устройства.

Это достигается тем, что числовые линейки сравнения и записи слов соединены последовательно и подключены к одному источнику тока. управляющие полоски криотронов управления сравнением и конца записи одного слова связаны nocледовательно и соединены

2 двумя токопроводящими шинами. Разрядные контуры ассоциативных запоминающих элементов с поразрядным считыванием содержат в одной ветви вентили криотронов записи, а в другой ветви управляющие полоски криотронов сравнения, вентили которых соединены последовательно и подключены к управляющей полоске криотронов индикации.

На фиг. 1 показана функциональная схею ма предлагаемого устройства; на фиг. 2 струьгурная схема.

Функциональная схема устройства состоит из двух числовых линеек сравнения, обозначенных точками!, 2, 3 и 4 и записи, обозначенных точками 5, 6, 7 и 8, подключаемых с помощью шины сравнения — записи СЗ к одному общему источнику тока. Считывание информации осуществляется по шине считывания СЧ. Каждый из разрядов слова представ <, ляет собой два связанных по управлению сверхпроводящих контура — разрядный контур а †--в- -г и контур записи д — е — ж — з.

Ветви и†":и,б--в разрядного контура имеют равные инлуктивности. В первой ветви находится вены ль ьриотрона h;i зачиси, а во второй — управлшощая полоска криотрона К сравнения, Ка — KDHoTpoHB обращения.

Элементами управления числовых линеек являются криотрон К управления сравнением

3Q с вентилем в шунтнрующей ветви 1 — 4, криот364028

Фиг, f к, к, Составитехь Е Иванеева

Фиг g

II I з

РОН Кв 1!аЧаЛа ЗаПИСИ С ВЕНТИЛЕМ В ШУНтИРУЮЩЕй ВЕТВИ 5 — 8, КРИОтРОН1Кв ОКОНЧаНИЯ ЗаПИси с вентилем в ветви 7 — 8..

Управляющие полоски криотронов сравнения и окончания (запрещения) записи соединены последовательно между собой и образуют шину Хь Управляющая т1олоска криотрона записи подключена к вт!эрой шине Х!.

Запись и сравнение информации в предлагаемом устройстве осуществляется аналогичIIo известному устройству, считывание — посредством сравнения по одному нз разрядов, например по «1». Наличие тока в числовой линейке сравнения, определяемое с помощью криотрона Кт, свидетельствует о хранении 1 в элементе памяти.

Предмет изобретения

Криотронное ассоциативное запоминающее устройство, содержащее числовые линейки сравнения и записи слов, криотроны управления сравнением и криотроны начала и конй2 записи, роследовательщ> соединенные по разрядным шинам ассоциативные запоминающие элементы, состоящие из связанных по управ5 лению разрядных коытуров и контуров записи, отличающееся тем, что, с целью упрощения конструкции и повышения быстродействия, числовь1е лииеики сравнеиия и заянси слов соединены последовательно и подключе10 ны к одному источнику тока, управля щдие полоски криотронов управления сравнением и конца записи одного слова соединены последовательно и соединены двумя токоцрово!вящими шинами, разрядные контуры ассоциа15 тивных запоминающих элементов с поразрядным считыванием содержат в одной ветви вентили криотронов записи, а в другой ветви управляющие полоски криотронов сравнения, вентили которых соединены последовательно и

20 подключены .к управляющей полоске криотрона индикации.
