Реферат



1 1- ОЮЗНЛя

ПА т "и

- -Т. ы-; ." т - гр

" " -" СРАЯ

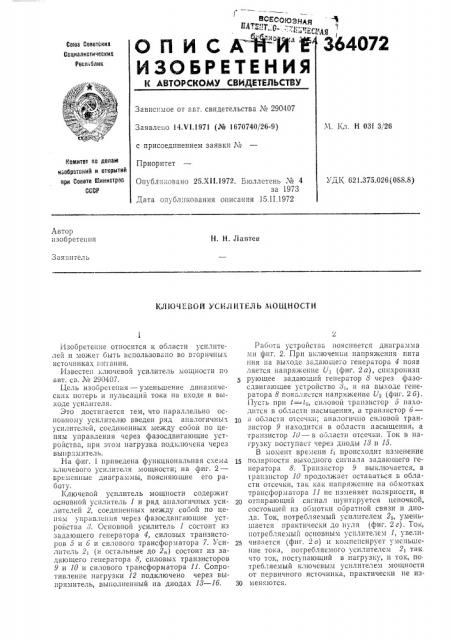

О П И С Ф М И" Й

Соиз Советских

Социалистических

Респтблик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹ 290407

Заявле11о 14.VI.1971 (¹ 1670740/26-9) с присоединением заявки №

Приоритет

М. Кл. Н 03f 3!26

Номитет по делает иообретений и открытий при Совете Министров

СССР

УДI(621.375.026 (068.8) Опубл11ковано 25.XII.1972. Бюллетень ¹ 4 за 1973

Дата Опублш ования описания 15.I I.1972

Автор изобретения

H. H. Лаптев

Заявитель

КЛ!ОЧ ЕВОЙ УСР!Л Р1ТЕЛЬ Л1ОЩНОСТР1

Изобретение относится к области усилителей H IloiKcT 6hITb iiciio. ib2oI12110 Во втоРичных источниках питания.

Известен ключевой усилитель мощности по авт. св. Ы 290407.

Цель изобретения — уменьшение динамических потерь и пульсаций тока на входе и выходе усилителя. ,Это достигается тем, что параллельно основному усилителю введен ряд аналогичных усилителей, соединенных между собои по цепям управления через фазосдвигающие устройства, при зтом нагрузка подключена через выпрямитель.

Н2 фиг. 1 приведена функциональная схема ключевого усилителя мощности; на фиг. 2— временныс диаграммы, поясняюшие его работу.

1(лючевой усилитель мощности содержит основной усилитель 1 и ряд аналогичных усилителей 2, соединенных между собой по цепям управления через фазосдвигающие устройства 8. Основной усилитель 1 состоит из задающего генератора 4, силовых транзисторов 5 и 6 и силового трансформатора 7. Усилитель 21 (и остальные до 2„) состоит пз задающего генера — îðà 8, силовых транзисторов

9 и 10 и силового трансформатора 11. Сопротивление нагрузки 12 подключено через выпрямитель, выполненный на диодах 18 — 16.

Работа ) стройстве поясняется диагравlмэ ми фиг. 2. При включены напряжения пита ния п2 выходе зад2юlцего генератора 4 появ ляется напряжение Ui (фиг. 2а), синхронизи рующее задающий генератор 8 через фазосдвигающее устройство 81, и на выходе генератора 8 появляется напряжение U> (фиг. 26).

Пусть при t=-tp, силовой транзистор 5 находится в области насытцения, а транзистор 6—

10 в области Отсечки; аналоги п1о силовой транзистор 9 находится в области насыщения, а транзистор 10 — в области отсечки. Ток в нагрузку поступает через диоды 18 и 15.

В момент времени $I происходит изменение

15 полярности выходного сигнала задающего генератора 8. Трапз icTop 9 выкл1очается, транзистор 10 продолжает остаьаться в обласТН Отсечки, т2к как напряжение па Обмотках трансформатора 11 не изменяет полярности, и

2р отпирающий сигнал шунтируется цепочкой, состоящей пз обмотки обратной связи и диода. Ток, потребляемый усилителем 2I, уменьшается практически до нуля (фиг. 2г). Toi, потребляемый основным усилителем 1, увели25 чивается (фиг, 2 в) и компенсирует уменьшение тока, потребляемого усилителем 21 так. что ток, поступающий в нагрузку, и ток, по требляемый ключевым усилителем мощности от первичного источника, практически не изSp ыеняlотся.

364072

Предмет изобретения

Фиг 1 о г и о

1г, Фиг 2

Составитель Г. Челей

Текред Л. Богданова

Редактор Л. Мазуроиок

Корректоры: И. Божко и А. Степанова

Заказ 176/4 Изд. ¹ !049 Тираж 404 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Такое состояние устройства сохраняется до тех пор, пока не рассосутся избыточные носители в базе диода 15. После этого в базу транзистора 10 поступает прямой ток, ток коллектора возрастает и через диод 16 в нагрузку поступает ток от усилителя 2ь Состояние транзисторов 9 и 10 меняется на противоположное, причем уменьшение тока транзистора 9 и увеличение тока транзистора 10 происходит при напряжении между эмиттером и коллектором соответствующего транзистора почти равном нулю.

В момент времени t> происходит изменение полярности выходного сигнала задающего ге ератора 4 и начинается процесс переключения транзисторов 5 и 6, происходящий аналогично переключению транзисторов 9 и 10.

В этом случае уменьшение тока, потребляемоro основным усилителем 1, компенсируется увеличением тока, потребляемого усилителем 2ь

Далее процессы в устройстве повторяются.

Количество (n) усилителей 2 выбирается исходя из мощности, потребляемой нагрузкой.

10 Ключевой усилитель мощности по авт. св.

J¹ 290407, отличили!ийся тем, что, с целью уменьшения динамических потерь и пульсаций тока на входе и выходе, параллельно основному усилителю введен ряд аналогичных

15 усилителей, соединенных между собой по цепям управления через фазосдвигающие устройства, при этом нагрузка подключена через выпрямитель.
