Реферат



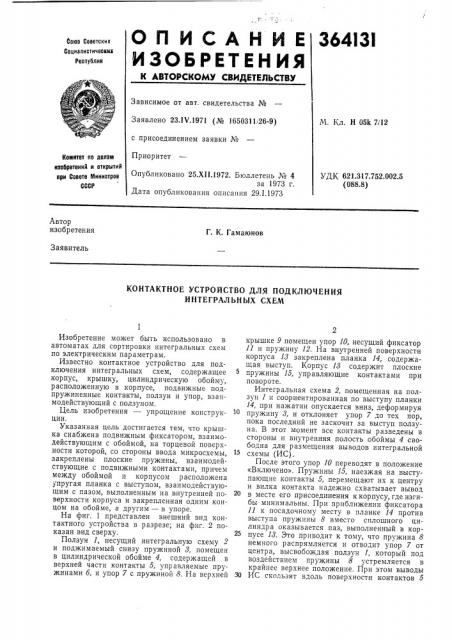

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

364l3l

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.1Ч.1971 (¹ 1650311 26-9) с присоединением заявки ¹

Приоритет

16. Кл. Н 05k 7/12

Комитет по яелввт иеобрвтений и открытий при Совете Министров

СССР

Опубликовано 25.XII 1972. Бюллетень № 4 за 1973 г.

Дата опубликования описания 29.1.1973

УДК 621.317.752.002.5 (088.8) Автор изобретения

Г. К. Гамаюнов

Заявитель

КОНТАКТНОЕ УСТРОЙСТВО ДЛЯ ПОДКЛЮЧЕНИЯ

ИНТЕГРАЛЬНЫХ СХЕМ

Изобретение может быть использовано в автоматах для сортировки интегральных схем по электрическим параметрам.

Известно контактное устройство для подключения интегральных схем, .содержащее корпус, крышку, цилиндрическую обойму, расположенную в корпусе, подвижные подпружиненные контакты, ползун и упор, взаимодействующий с ползуном.

Цель изобретения — упрощение конструкции.

Указанная цель достигается тем, что крышка снабжена подвижным фиксатором, взаимодействующим с обоймой, на торцевой поверхности которой, со стороны ввода микросхемы, закреплены плоские пружины, взаимодействующие с подвижными контактами, причем между обоймой и корпусом расположена упругая планка с выступом, взаимодействующим с пазом, выполненным на внутренней поверхности корпуса и закрепленная одним концом на обойме, а другим — в упоре.

На фиг. 1 представлен внешний вид контактного устройства в разрезе; на фиг. 2 показан вид сверху.

Ползун 1, несущий интегральную схему 2 и поджимаемый снизу пружиной 3, помещен в цилиндрической обойме 4, содержащей в верхней части контакты 5, управляемые пружинами б, и упор 7 с пружиной 8. На верхней

2 крышке 9 помещен упор 10, несущий фиксатор

11 и пружину 12. На внутренней поверхности корпуса 13 закреплена планка 14, содержащая выступ. Корпус 13 содержит плоские пружины 15, управляющие контактами при повороте.

Интегральная схема 2, помещенная на ползун 1 и соориентированная по выступу планки

14, при нажатии опускается вниз, деформируя пружину 3, и отклоняет упор 7 до тех пор, пока последний не заскочит за выступ ползуна. В этот момент все контакты разведены в стороны и внутренняя полость обоймы 4 свободна для размещения выводов интегральной схемы (ИС) .

После этого упор 10 переводят в положение

«Включено». Пружины 15, наезжая на выступающие контакты 5, перемещают их к центру и вилка контакта надежно схватывает вывод

20 в месте его присоединения к корпусу, где изгибы минимальны. При приближении фиксатора

11 к посадочному месту в планке 14 против выступа пружины 8 вместо сплошного цилиндра оказывается паз, выполненный в кор25 пусе 13. Это приводит к тому, что пружина 8 немного распрямляется и отводит упор 7 от центра, высвобождая ползун 1, который под воздействием пружины 8 устремляется в крайнее верхнее положение. При этом выводы

ЗО ИС скользят вдоль поверхности контактов 5

364131 и происходит притирание двух контактирующих поверхностей. Пружина 15 вносит упругое звено в размерную цепь «вывод ИС— контакт» и позволяет сдвигать все контакты одновременно. Для снятия ИС необходимо поставить упор 10 в положение «Отключено», при этом пружины 15 устанавливаются таким образом, что против каждого из контактов 5 оказывается место закрепления в корпусе 18, В этом случае пружина 6 отодвигает все контакты 5 от центра и позволяет свободно удалять ИС из корпуса, а пружина 8, сжимаясь цилиндрической обоймой 4, подготавливает упор 7 к закреплению ползуна 1 в крайнем нижнем положении. При установке часть выводов ИС заглубляется в выемку корпуса, а величина перемещения А в несколько раз меньше величины перемещения механизма, используемого в качестве прототипа.

Устройство легко встраивается в автоматизированную систему, Предмет изобретения .Контактное устройство для подключения интегральных схем, содержащее корпус, крышку, цилиндрическую обойму, расположенную в корпусе, подвижные подпружиненные контакты, ползун, размещенный в цилиндрической обойме, и упор, взаимодействующий с ползуном, отличающееся тем, что, с целью упрощения конструкции, крышка снабжена подвижным относительно ползуна фиксатором, взаимодействующим с цилиндрической обоймой, на торцевой поверхности которой, со стороны ввода микросхемы, закреплены плоские, радиально расположенные пружины, взаимодействующие с подвижными контактами, причем между цилиндрической обоймой и корпусом расположена упругая планка с выступом, взаимодействующим с пазом, выполненным на внутренней поверхности корпуса и закрепленная одним концом на цилиндрической обойме, а другим в упоре.

15

ФиГ f

30 !5

Фиг. 2
