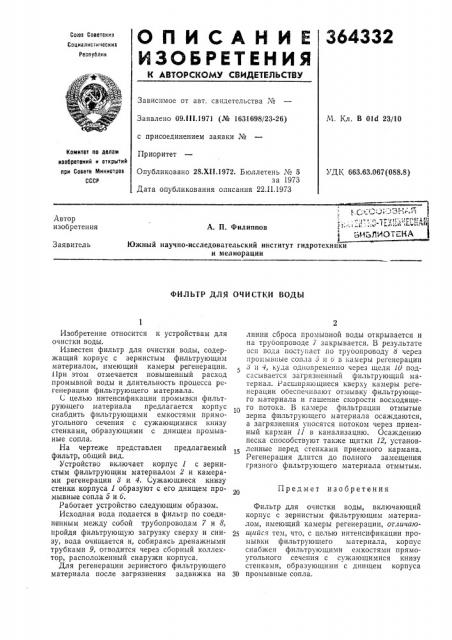

ОПИСАНИЕ

ИЗОЬИЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В Old 23/10

Заявлено 09.111.1971 (№ 1631698/23-26) с присоединением заявки №

Приоритет

Комитет ао делам изобретений и открытий ори Совете Министров

СССР

УДК 663.63.067(088.8) Опубликовано 28.Xll.1972. Бюллетень № 5 за 1973

Дата опубликования описания 22.11.1973! .-. « ° 1 . Г

= -С

А. П. Ф. Филиппов.мЛ 4О | НА в

Южный научно-исследовательский институт гидротехники и мелиорации

Автор изобретения

Заявитель

ФИЛЪТР ДЛЯ ОЧИСТКИ ВОДЫ

Предмет изобретени»

Изобретение относится к устройствам для очистки воды.

Известен фильтр для очистки воды, содержащий корпус с зернистым фильтрующим материалом, имеющий камеры регенерации.

11ри этом отмечается повышенный расход промывной воды и длительность процесса регенерации фильтрующего материала.

С целью интенсификации промывки фильтрующего материала предлагается корпус снабдить фильтрующими емкостями прямоугольного сечения с сужающимися книзу стенками, образующими с днищем промывные сопла.

На чертеже представлен предлагаемый фильтр, общий вид.

Устройство включает корпус 1 с зернистым фильтрующим материалом 2 и камерами регенерации 8 и 4. Сужающиеся книзу стенки корпуса 1 образуют с его днищем промывные сопла 5 и б.

Работает устройство следующим образом.

Исходная вода подается в фильтр по соединенным между собой трубопроводам 7 и 8, пройдя фильтрующую загрузку сверху и снизу, вода очищается и, собираясь дренажными трубками 9, отводится через сборный коллектор, располо кенный снаружи корпуса.

Для регенерации зернистого фильтрующего материала после загрязнения задвижка на линии сброса промывной воды открывается и на трубопроводе 7 закрывается. В результате вся вода поступает llo труоопроводу 6 через промывные сопла 5 и 6 в «амеры регенерации д и 4, куда одновременно через щели 10 подсасывается загрязненный фильтрующнй материал. Расширяющиеся кверху камеры регенерации обеспечивают отмывку фильтрующего материала и гашение скорости восходящего потока. В камере фильтрации отмытые зерна фильтрующего материала осаждаются, а загрязнения уносятся потоком через приемный карман 11 в канализацию. Осаждению песка способствуют также щитки 12, установленные перед стенками приемного кармана.

Регенерация длится до полного замещения грязного фильтрующего материала отмытым.

Фильтр для очистки воды, включающий корпус с зернистым фильтрующим материалом, имеющий камеры регенерации, отличаюитийся тем, что, с целью интенсификации промывки фильтрующего материала, корпус снабжен фильтрующими емкостями прямоугольного сечения с сужающимися книзу стенками, образующими с днищем корпуса

30 промывные сопла.

364332

Редактор E. Левина

Заказ 314 3 Изд ¹ 78 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель А. Бондарев

Техред Л. Грачева

Корректоры; E. Миронова и Л. Новожилова
