Реферат



364333 би" .;, .

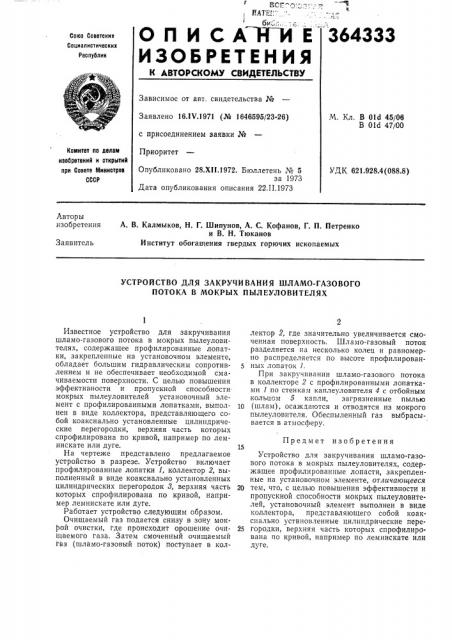

ОПИСАНИЕ

ИЗОЫ ЕТ ЕНИЯ

Союз Советских

Социалистических

Респтблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

М. Кл. В Old 45/06

В Old 47/00

Заявлено 16ЛЧ.1971 (№ 1646595/23-26) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Соеете сзинистрое

СССР

УЛК 621.928.4 (088.8) Опубликовано 28.Xll 1972. Бюллетень № 5 за 1973

Дата опубликования описания 22.II.1973

Авторы изобретения

А. В. Калмыков, Н. Г. Шипунов, А. С. Кофанов, Г. П. Петренко и В. Н. Тюканов

Институт обогащения твердых горючих ископаемых

Заявитель

УСТРОЙСТВО ДЛЯ ЗАКРУЧИВАНИЯ ШЛАМО-ГАЗОВОГО

ПОТОКА В МОКРЫХ ПЫЛЕУЛОВИТЕЛЯХ

Известное устройство для закручивания шламо-газового потока в мокрых пылеуловителях, содержащее профилированные лопатки, закрепленные на установочном элементе, обладает большим гидравлическим сопротивлением и не обеспечивает необходимой смачиваемости поверхности. С целью повышения эффективности и пропускной способностимокрых пылеуловителей установочный элемент с профилированными лопатками, выполнен в виде коллектора, представляющего собой коаксиально установленные цилиндрические перегородки, верхняя часть которых спрофилирована по кривой, например по лемнискате или дуге.

На чертеже представлено предлагаемое устройство в разрезе. Устройство включает профилированные лопатки 1, коллектор 2, выполненный в виде коаксиально установленных цилиндрических перегородок 8, верхняя часть которых спрофилирована по кривой, например лемнискате или дуге.

Работает устройство следующим образом.

Очищаемый газ подается снизу в зону мокрой очистки, где происходит орошение очищвемого газа. Затем смоченный очищаемый газ (шламо-газовый поток) поступает в коллектор 2, где значительно увеличивается смоченная поверхность. Шламо-газовый поток разделяется на несколько колец и равномерно распределяется по высоте профилирован5 ных лопаток 1.

При закручивании шламо-газового потока в коллекторе 2 с профилированными лопатками 1 по стенкам каплеуловителя 4 с отбойным кольцом 5 капли, загрязненные пылью

10 (шлам), осаждаются и отводятся из мокрого пылеуловителя. Обеспыленный газ выбрасывается в атмосферу.

Предмет изобретения

Устройство для закручивания шламо-газового потока в мокрых пылеуловителях, содержащее профилированные лопасти, закрепленные на установочном элементе, отличающееся

20 тем, что, с целью повышения эффективности и пропускной способности мокрых пылеуловителей, установочный элемент выполнен в виде коллектора, представляющего собой коаксиально установленные цилиндрические пере25 городки, верхняя часть которых спрофилиро. вана по кривой, например по лемнискате или дуге.

364333

Редактор Е, Левина

Заказ 314, 4 Изд. № 78 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, гр. Сапунова, 2

Составитель Э. Андреева

Текред Л. Грачева

Корректоры: Е. Миронова и А. Дзесова
