Массообменный аппарат
Иллюстрации
Реферат

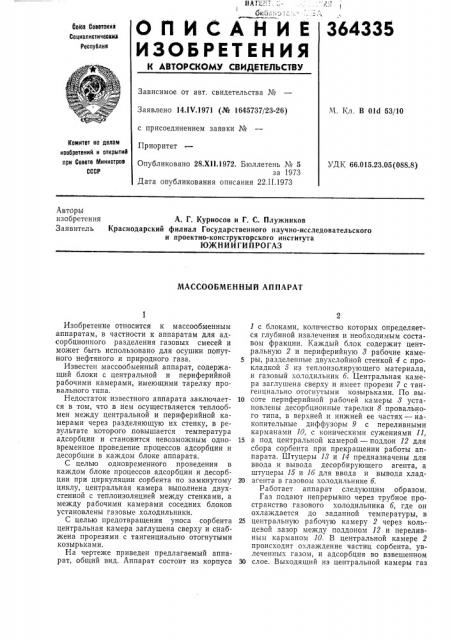

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
364335 бо|оа Советокил
Социалистические
Республия
Зависимое от авт. свидетельства ¹
Заявлено 14ЛЧ.1971 (№ 1645737/23-26) с присоединением заявки №
Приоритет,Ч. Кл. В Old 53/10
Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 28.XII 1972. Бюллетень № 5 за 1973
Дата опубликования описания 22.II.1973
УД К 66.015.23.05 (088.8) Авторы изобретения А. Г. Курносов и Г. С. Плужников
Заявитель Краснодарский филиал Государственного научно-исследовательского и проектно-конструкторского института
ЮЖНИИГИПРОГАЗ
МАССООВМЕННЫИ АППАРАТ
Изобретение относится к массообменным аппаратам, в частности к аппаратам для адсорбционного разделения газовых смесей и может быть использовано для осушки попутного нефтяного и природного газа.
Известен массообменный аппарат, содержащий блоки с центральной и периферийной рабочими камерами, имеющими тарелку провального типа.
Недостаток известного аппарата заключается в том, что в нем осуществляется теплообмен между центральной и периферийной камерами через разделяющую их стенку, в результате которого повышается температура адсорбции и становится невозможным одновременное проведение процессов адсорбции и десорбции в каждом блоке аппарата.
С целью одновременного проведения в каждом блоке процессов адсорбции и десорбции при циркуляции сорбента по замкнутому циклу, центральная камера выполнена двухстенной с теплоизоляцией между стенками, а между рабочими камерами соседних блоков установлены газовые холодильники.
С целью предотвращения уноса сорбента центральная камера заглушена сверху и снабжена прорезями с тангенциально отогнутыми козырьками.
На чертеже приведен предлагаемый аппарат, общий вид. Аппарат состоит из корпуса
1 с блоками, количество которых определяется глубиной извлечения и необходимым составом фракции. Каждый блок содержит центральную 2 и периферийную 8 рабочие каме5 ры, разделенные двухслойной стенкой 4 с прокладкой 5 из теплоизолирующего материала, и газовый холодильник б. Центральная камера заглушена сверху и имеет прорези 7 с тангенциально отогнутыми козырьками. По выl0 соте периферийной рабочей камеры 8 установлены десорбционные тарелки 8 провального типа, в верхней и нижней ее частях — накопительные диффузоры 9 с переливными карманами 10, с коническими сужениями П, 15 а под центральной камерой — поддон 12 для сбора сорбента при прекращении работы аппарата. Штуцеры 18 и 14 предназначены для ввода и вывода десорбирующего агента, а штуцеры 15 и lб для ввода и вывода хлад20 агента в газовом холодильнике б.
Работает аппарат следующим образом.
Газ подают непрерывно через трубное пространство газового холодильника б, где он охлаждается до заданной температуры, в
25 центральную рабочую камеру 2 через кольцевой зазор между поддоном 12 и переливньв| карманом 10. В центральной камере 2 происходит охлаждение частиц сорбента, увлеченных газом, и адсорбция во взвешенном
ЗО слое. Выходящий из центральной камеры газ
364335
Составитель А. Сондор
Техред Л. Грачева
Редактор E. Левина
Корректоры: E. Миронова и Н. Стельмах
Заказ 314/6 Изд. No 78 Тираж 678 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 отделяют от частиц сорбента и подают в газовый холодильник б следующей ступени, Частицы сорбента через верхний диффузор 9 и переливной карман 10 ссыпаются в периферийную камеру 8, где на тарелках 8 осуще- 5 ствляется десорбция в псевдоожижепном или движущемся слое десорбирующим агентом, подаваемым через штуцер 13. Отработанвьш сорбент через нижний диффузор 9 и карман
10 возвращается в цикл сорбции. 1О
Предмет изобретения
1. Массообменный аппарат, содержащий блоки с центральной и периферийной рабочими камерами, имеющими тарелки провального типа, отличающийся тем, что, с целью одновременного проведения в каждом блоке процессов адсорбции и десорбции при циркуляции сорбента по замкнутому циклу, центральная камера выполнена двухстенной с теплоизоляцией между стенками, а между рабочими камерами соседних блоков установлены газовые холодильники.
2. Аппарат по п. 1, отличающийся тем, что, с целью предотвращения уноса сорбента, центральная камера выполнена заглушенной сверху и снабжена прорезями с тангенциальпо отогнутыми козырьками.
