Устройство для жидкостной обработки жгутов химического волокна

Устройство для жидкостной обработки жгутов химического волокна

Иллюстрации

Показать все

Реферат

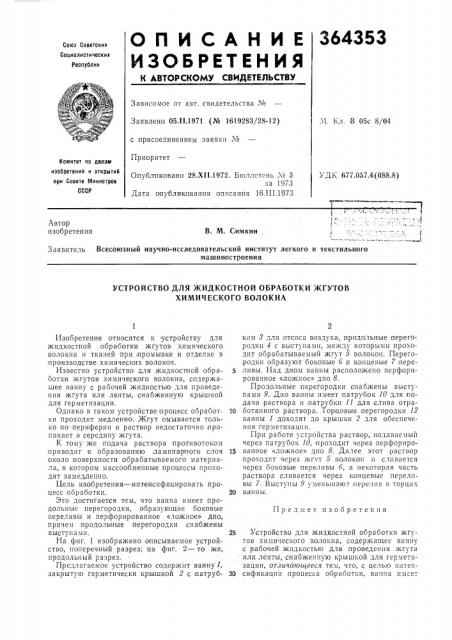

364353

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

Союз Советскик

Социалистическими

Республик

Зависимое от авт. свидетельства №

Заявлено 05. I I.1971 (№ 1619283/28-12) М. Кл. В 05с 8/04 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК. 677.057.4 (088,8) Опуб.тиковано 28.XII.1972. Бюллетень № 5 за 1973

Дата опубликования описания 16.II I.1973

Автор изобретения

В. М. Симкин

Заявитель Всесоюзный научно-исследовательский институт легкого и текстильного машиностроения

УСТРОЙСТВО ДЛЯ ЖИДКОСТНОЙ ОБРАБОТКИ ЖГУТОВ

ХИМИЧЕСКОГО ВОЛОКНА ком 3 для отсоса воздуха, продольные перегородки 4 с выступами, между которьвги проходит обрабатываемый жгут о волокон. Перегородки образуют боковые 6 и концевые 7 переливы, Над дном ванны расположено перфорированное «ложное» дно 8.

Продольные перегородки стнабжены выступами 9. Дно ванны имеет патрубок 10 для подачи раствора и,патрубки 11 для слива отра10 ботанного раствора. Торцовые перегородки 12 ванны 1 доходят до крышки 2 для обеспечения герметизации.

При работе устройства раствор, подаваемый через патрубок 10, проходит через перфориро15 ванное «ложное» дно 8. Далее этот раствор проходит через жгчт 6 волокон и сливается через боковые переливы 6, а некоторая часть раствора сливается через концевые переливы 7. Выступы 9 уменьшают перелив в торцах

20 ва н н ы.

Предмет изооретения

Изобретение относится к устройству для жидкостной обработки жгутов химического волокна и тканей при промывке и отделке в производстве химических волокон.

Известно устройство для жидкостной обработки жгутов химического волокна, содержащее ванну с рабочей жидкостью для проведения жгута или ленты, снабженную крышкой для герметизации.

Однако в таком устройстве процесс обработки проходит медленно. Жгут омывается только по периферии и раствор недостаточно,проникает в середину жгута.

К тому же подача раствора противотоком .приводит к образованию ламинар ного слоя около:поверхности обрабатываемого материала, в котором массообменные процессы проходят замедленно.

Цель изобретения †интенсифицирова процесс обработки.

Это достигается тем, что ванна имеет продольные перегородки, ооразующие боковые переливы и перфорированное «ложное» дно, причем продолыные перегородки снабжены выступ а м и.

На фиг. 1 изображено описываемое устройство, поперечный разрез; на фиг. 2 — то же, продольный разрез.

Предлагаемое устройство содержит ванну1, закрытую герметически крышкой 2 с патруб25 Устройство для жидкостной обработки жгутов химического волокна, содержащее ванну с рабочей жидкостью для проведения жгута или ленты, снабженную крышкой для герметизации, от.гичагощееся тем, что, с целью интен30 сификации процесса обработки, ванна имеет

364353 дно, причем продольные перегородки снабжены выступами. РиГ /

Составитель Б. Николаев

Техред Л. К. Грачева

Редактор Г. Кузьмина

Заказ 491/19 Изд. № 111 Тираж 647 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )1(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 продольные перегородки, образующие боковые переливы и перфорированное «ложное»

Корректоры: Н. Аук и Т. Медведева
