Устройство для чистки переплетных крышек

Устройство для чистки переплетных крышек

Иллюстрации

Показать все

Реферат

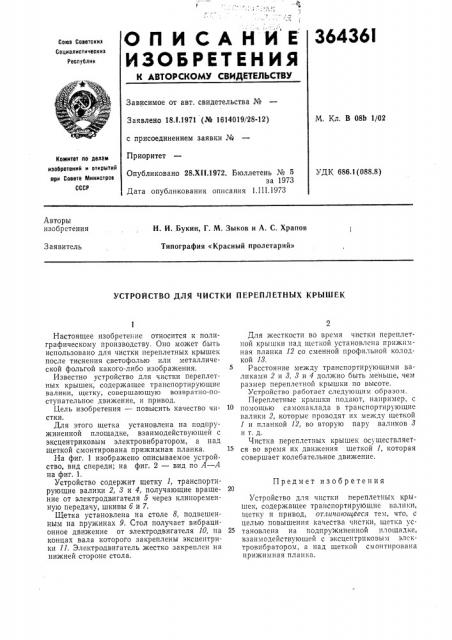

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

36436I

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.I.1971 (№ 1614019/28-12) М. Кл. В 08Ь 1/02 с присоединением заявки №

Приоритет

Комитет по делам изооретений и открытий при Совете Министров

СССР

Опубликовано 28.XII.1972. Бюллетень № 6 за 1973

Дата опубликования описания 1.П1.1973

УДК 686,1(088.8) Авторы изобретения

Н. И. Букин, Г. М. Зыков и А. С. Храпов

Типография «Красный пролетарий»

Заявитель

УСТРОЙСТВО ДЛЯ ЧИСТКИ ПЕРЕПЛЕТНЫХ КРЫШЕК

Настоящее изобретение относится к полиграфическому производству. Оно может быть использовано для чистки переплетных крышек после тиснения светофолью или металлической фольгой какого-либо изображения.

Известно устройство для чистки переплетных крышек, содержащее транспортирующие валики, щетку, совершающую возвратно-поступательное движение, и привод.

Цель изобретения — повысить качество чистки.

Для этого щетка установлена на подпружиненной площадке, взаимодействующей с эксцентриковым электровибратором, а над щеткой смонтирована прижимная планка.

На фиг, 1 изображено описываемое устройство, вид спереди; на фиг, 2 — вид по А — Л на фиг. 1.

Устройство содержит щетку 1, транспортирующие валики 2, 8 и 4, получающие вращение от электродвигателя 5 через клиноременную передачу, шкивы б и 7.

Щетка установлена на столе 8, подвешенным на пружинах 9. Стол получает вибрационное движение от электродвигателя 10, на концах вала которого закреплены эксцентрики 11. Электродвигатель жестко закреплен на нижней стороне стола.

Для жесткости во время чистки переплетной крышки над щеткой установлена прижимная планка 12 со сменной профильной колодкой 13.

Расстояние между транспортирующими валиками 2 и 3, 3 и 4 должно быть меньше, чем размер переплетной крышки по высоте.

Устройство работает следующим образом.

Переплетные крышки подают, например, с помощью самонаклада в транспортирующие валики 2, которые проводят нх между щеткой

1 и планкой 12, во вторую пару валиков 8 и т. д.

Чистка переплетных крышек осуществляется во время их движения щеткой 1, которая совершает колебательное движение.

Предмет изобретения

Устройство для чистки переплетных крышек, содержащее транспортирующие валики, щетку и привод, отличающееся тем, что, с целью повышения качества чистки, щетка ус25 тановлена на подпружиненной площадке, взаимодействующей с эксцентриковым электровибратором, а над щеткой смонтирована прижимная планка.

364361 Риг 2

Риг 1

Редактор Г. Кузьмина

Заказ 382/2 Изд. № 97 Тираж 551 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Т. Богданова

Техред Л. Грачева

Корректоры: Н. Стельмак и Л. Бадылама
