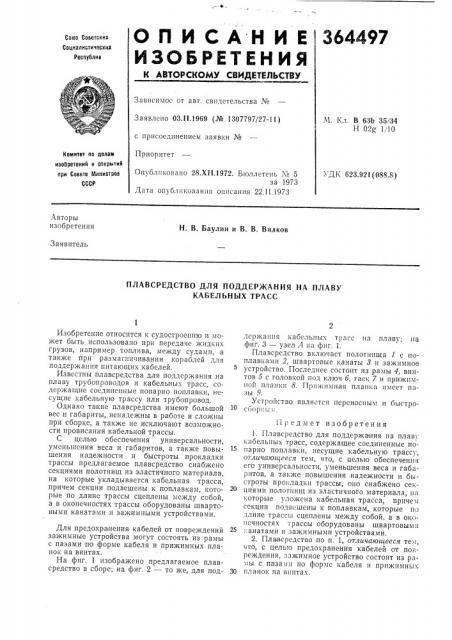

О П И С А Н И Е 364497

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗ.II.1969 (№ 1307797/27-11) М. Кл. В 63b 35 34

И 02ц И0 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 623.921(088.8) Опуоликовано 28.XI I.1972. Бюллетень ¹ 5 за 1973

Дата опубликования описания 22.11.1973

Авторы изобретения

Н. В, Баулин и В. В. Вилков

Заявитель

ПЛАВСРЕДСТВО ДЛЯ ПОДДЕРЖАНИЯ НА ПЛАВУ

КАБЕЛЬНЫХ ТРАСС

Изобретение относится к судостроению и может быть использовано при передаче жидких грузов, например топлива, между судами, а также при размагничивании кораблей для поддержания питающих кабелей.

Известны плавсредства для поддержания на плаву трубопроводов и кабельных трасс, содержащие соединенные попарно поплавки, несущие кабельную трассу или трубопровод.

Однако такие плавсредства имеют большой вес.и габариты, ненадежны в работе и сложны при сборке, а также не исключают возможности провисания кабельной трассы.

С целью обеспечения универсальности, уменьшения веса и габаритов, а также повышения надежности и быстроты прокладки трассы предлагаемое плавсредство снабжено секциями полотнищ из эластичного материала, на которые укладывается кабельная трасса, причем секции подвешены к поплавкам, которые по длине трассы сцеплены между собой, а в оконечностях трассы оборудованы швартовыми канатами и зажимными устройствами.

Для предохранения кабелей от повреждений зажимные устройства могут состоять из рамы с пазами по форме кабеля и прижимных планок на винтах.

На фиг. 1 изображено предлагаемое плавсредство в сборе; на фиг. 2 — то же, для поддержания кабельных трасс на плаву; на фиг. 3 — узел Л па фиг. 1.

Плавсредство включает полотнища 1 с втоплавками 2, швартовые канаты 3 и зажимное устройство. Последнее состоит из рамы 4, винтов 5 с головкой под ключ б, гаек 7 и прижимной планки 8. Прижимная планка имеет l13зы 9.

Устройство является переносным и быстросборпt,lь .

Предмет изобретения

1. Плавсредство для поддержания на плаву кабельных трасс, содержащее соединенные попарно поплавки, несущие кабельную трассу, отличающееся тем, что, с целью обеспечения его универсальности, уменьшения веса и габаритов, а также повышения .надежности и быстроты прокладки трассы, оно снабжено секциями полотнищ из эластичного материала, па которые уложена кабельная трасса, причем секции подвешены к поплавкам, которые и > длине трассы сцеплены между собой, а в оконечностях трассы оборудованы швартовыми

25 канатами и зажимными устройствами.

2. Плавсредство по п. 1, отличающееся тем, что, с цель|о предохранения кабелей от повреждения, зажимное устройство состоит из рамы с пазами по форме кабеля и прижимных

30 планок на винтах.

3G4497 иг.

Фиг

УзуЯ

Фиг 3
