Устройство для подпитки взаимосвязанных штоковых полостей парных гидродомкратов

Устройство для подпитки взаимосвязанных штоковых полостей парных гидродомкратов

Иллюстрации

Показать все

Реферат

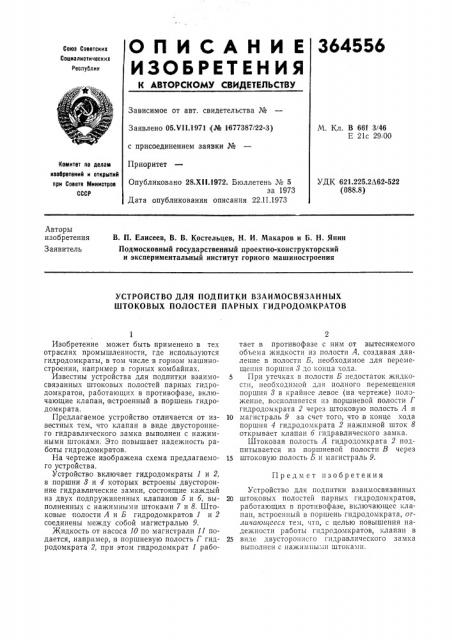

О П И С А Н И Е 364556

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.VII.1971 (№ 1677387/22-,3) с присоединением заявки №

Приоритет

М. Кл. В 66f 3/46

E 21с 29;00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.225.2Л62-522 (088.8) Опубликовано 28.XII.1972. Бюллетень № 5 за 1973

Дата опубликования описания 22.11.1973

Авторы изобретения

Заявитель

В. П. Елисеев, В. В. Костельцев, Н. И. Макаров и Б. Н. Янин

Подмосковный государственный проектно-конструкторский и экспериментальный институт горного машиностроения

УСТРОЙСТВО ДЛЯ ПОДПИТКИ ВЗАИМОСВЯЗАННЫХ

ШТОКОВЫХ ПОЛОСТЕЙ ПАРНЫХ ГИДРОДОМКРАТОВ

Предмет изобретения

Изобретение может быть применено в тех отраслях промышленности, где используются гидродомкраты, в том числе в горном машиностроении, например в горных комбайнах.

Известны устройства для подпитки взаимосвязанных штоковых полостей парных гидродомкратов, работающих в противофазе, включающие клапан, встроенный в поршень гидродомкрата.

Предлагаемое устройство отличается от известных тем, что клапан в виде двустороннего гидравлического замка выполнен с нажимными штоками. Это повышает надежность работы гидродомкратов.

На чертеже изображена схема предлагаемого устройства.

Устройство включает гидродомкраты 1 и 2, в поршни 8 и 4 которых встроены двусторонние гидравлические замки, состоящие каждый из двух подпружиненных клапанов 5 и б, выполненных с нажимными штоками 7 и 8. Штоковые полости А и Б гидродомкратов 1 и 2 соединены между собой магистралью 9.

Жидкость от насоса 10 по магистрали 11 подается, например, в поршневую полость 1 гидродомкрата 2, при этом гидродомкрат 1 рабо2 тает в противофазе с ним от вытесняемого объема жидкости из полости А, создавая давление в полости Б, необходимое для перемещения поршня 8 до конца хода.

При утечках в полости Б недостаток жидкости, необходимой для полного перемещения поршня 8 в крайнее левое (на чертеже) положение, восполняется из поршневой полости 1 гидродомкрата 2 через штоковую полость А и

10 магистраль 9 за счет того, что в конце хода поршня 4 гидродомкрата 2 нажпмной шток 8 открывает клапан б гидравлического замка.

Штоковая полость А гидродомкрата 2 подпитывается из поршневой полости В через

15 штоковую полость Б и магистраль 9.

Устройство для подпитки взаимосвязанных

20 штоковых полостей парных гидродомкратов, работающих в противофазе, включающее клапан, встроенный в поршень гидродомкрата, отличаюи ееся тем, что, с целью повышения надежности работы гидродомкратов, клапан в

25 виде двустороннего гидравлического замка выполнен с нажимными штоками.

364556

Составитель И. Доброборская

Техред 3, Тараненко Корректоры; Н. Прокуратова и Л. Царькова

Редактор С. Титова

Типография, пр. Сапунова, 2

Заказ 319/12 Изд. № 96 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Сонете Министров СССР

Москва, 7К-35, Раушская наб., д. 4, 5
