Приспособление для вскрытия сосудов, укупоренных металлическими крышками

Приспособление для вскрытия сосудов, укупоренных металлическими крышками

Иллюстрации

Показать все

Реферат

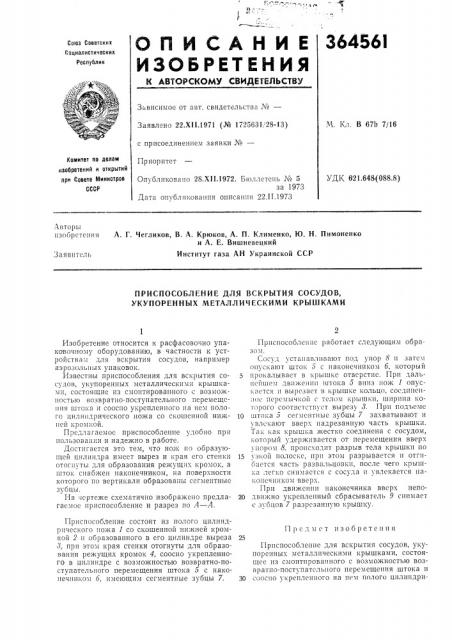

О Il И С А Н И Е 36456l

ИЗОБРЕТЕНИЯ

IK АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соктз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 22.Х11.1971 (¹ 1725631/28-13) с присоединением заявки ¹â€”

Приоритет

М. Кл. В 67b 7/16

Комитет по делам изобретений и открытий пр» Совете йтинистров

СССР

Опубликовано 28,Х!1.1972. Бюллетень ¹ 5 за 1973

Дaòà опубликования оппсашпт 22,II.1973

УДE(6 21.648(088.8) Авторы изобретения

A. Г. Чегликов, В. A Крюков, А. П. Клименко, Ю. Н, Пимоненко и A. Е. Вишневецкий

Институт газа AH Украинской ССР

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ ВСКРЫТИЯ СОСУДОВ, УКУПОРЕННЫХ МЕТАЛЛИЧЕСКИМИ КРЫШКАМИ

П рсдм ст изобретения

Изобретение относится к расфасовочно упаковочному оборудованию, в частности к устройствам для вскрытия сосудов, например аэрозольных упаковок.

Известны приспособления для вскрытия сосудов, укупоренных металлическими крышкахш, состоящие из смонтированного с возможностью возвратно-поступательного перемещсния штока и сооспо укрепленного на нем полого цилиндрического ножа со скошенной нижней кромкой.

Предлагаемое приспособление удобно при пользовании и надежно в работе.

Достигается это тем, что нож по образующей цилиндра имеет вырез и края его стенки отогнуты для образования режущих кромок, а шток снабжен наконечником, на поверхности которого по вертикали образованы сегментные зубцы.

На -icpTe>Ke схематично изображено предлагаемое приспособление и разрез по А — А.

Приспособление состоит из полого цилиндрического ножа 1 со скошенной нижней кромкой 2 и образованного в его цилиндре выреза

3, при этом края стенки отогнуты для образования режущих кромок 4, соосно укрепленного в цилиндре с возможностью возвратно-поступательного перемещения штока 5 с наконечником 6, имеющим сегментные зубцы 7.

Приспособление работает следующим образом, Сосуд устанавливают под упор 8 и затем онl скают llIToK а с наконечником 6, который прокалывает в крышке отверстие. При дальнейшем движении штока 5 вниз нож 1 опуска TcH и В1э1рсзаст в крышке кольцо, соединенное перемычкой с телом крышки, ширина которого соответствует вырезу 8. Прп подъеме

10 штока 5 сегментные зубцы 7 захватывают и увлекают вверх надрезанную часть крышки.

Гак кaê крышка жестко соединена с сосудом, который удерживается от перемещения вверх упором 8, происходит разрыв тела крышки по

15 узкой полоске, прп этом разрывается и отгпбастся часть развальцовкн, после чего крышка легко снимается с сосуда и увлекается наконечником вверх.

При движсшш наконечника вверх непо20 движно укрепленный сбрасыватель 9 снпмаст с зубцов 7 разрезанную крышку.

Приспособление для вскрытия сосудов, укупоренных металлическими крышками, состоящее из смонтированного с возможностью возвратно-поступательного перемещения штока и

30 оосно укрепленного íà 0(м полого цилнндри3

Составитель E. Фишман

Редактор Л. Гончарова

Текред 3. Тараиеико

Корректоры; О. Тюрина и 3. Тарасова

Заказ 376/6 Изд. ¹ 94 Тираж 496 Подписное

ЦНИИПИ Комитета по делам изобретешш и открытий прн Совете Министров СССР

Москва, )К-35, Раушская аб., д. 4,5

Типография, пр. Сапунова„2 чсского ножа со скошенной нижней кромкой, отличающееся тем, что, с целью удобства пользования и повышения надежности в работе, нож по образующей цилиндра имеет вырез и края его стенки отогнуты для ооразования режущих кромок, а шток снабжен наконечником, на поверхности которого по вертикали образовань; сегментные зубцы,
