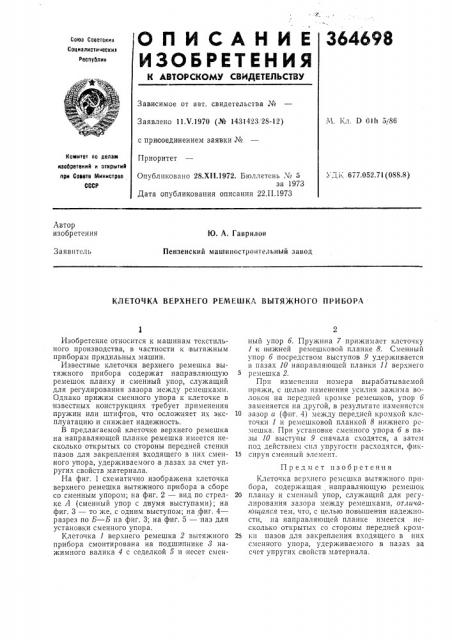

. 5. О П И С А Н И Е 364698

Союз Советскик

Социалистическиз

Республик

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

М. Кл, D 01h 5/86

Заявлено 11 V.1970 (М 1431423 28-12) с присоединением заявки №

Приоритет

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

Уг, iy 677.052.71(088.8) Опубликовано 28.Х11.1972. Бюллетень ¹ 5 за 1973

Дата опубликования описания 22.II.1973

Автор изобретения

Ю. А. Гаврилов

Пензенский машиностроительный завод

Заявитель

КЛЕТОЧКА ВЕРХНЕГО РЕМЕШКА ВЫТЯЖНОГО ПРИЬОРА

Изобретение относится к машинам текстильного производства, в частности к вытяжным приборам прядильных машин.

Известные клеточки верх него ремешка вытяжного прибора содержат направляющую ремешок планку и сменный упор, служащий для регулирования зазора между ремешками.

Однако прижим сменного упора к клеточке в известных конструкциях требует применения пружин или штифтов, что осложняет их эксплуатацию и снижает надежность.

В предлагаемой клеточке верхнего ремешка на направляющей планке ремешка имеется несколько открытых со стороны передней стенки пазов для закрепления входящего в них сменного упора, удерживаемого,в пазах за счет упругих свойств материала.

На фиг. 1 схематично изображена клеточка верхнего ремешка вытяжного прибора в сборе со сменным упором; на фиг. 2 — вид по стрелке А (сменный упор с двумя выступами); на фиг. 3 — то же, с одним выступом; на фиг, 4— разрез по Б — Б на фиг. 3; на фиг. 5 — паз для установки сменного упора.

Клеточка 1 верхнего ремешка 2 вытяжного прибора смонтирована на подшипнике 8 нажимного валика 4 с седелкой 5 и несет сменный упор б. Пружина 7 прижимает клеточку

1 к нижней ремешковой планке 8. Сменный упор б посредством выступов 9 удерживается в пазах 10 направляющей планки 11 верхнего ремешка 2.

Прп изменении номера вырабатываемой пряжи, с целью изменения усилия зажима волокон на передней кромке ремешков, упор б заменяется на другой, в результате изменяется

10 зазор а (фиг. 4) между передней кромкой клеточки 1 и ремешковой планкой 8 нижнего ремешка. При установке сменного упора б в пазы 10 выступы 9 сначала сходятся, а затем под действием спл упругости расходятся, фик15 сируя сменный элемент.

Предмет изобретения

Клеточка верхнего ремешка вытяжного прибора, содержащая направляющую ремешок

20 планку и сменный упор, служащий для регулирования зазора между ремешками, отггичаюигаяся тем, что, с целью повышения надежности, на направляющей планке имеется несколько открытых со стороны передней кром25 ки пазов для закрепления входящего в них сменного упора, удерживаемого в пазах за счет упругих свойств материала.

Вид A иг Z фца,7

<Тие 5 ф..с
