Реферат



36478б

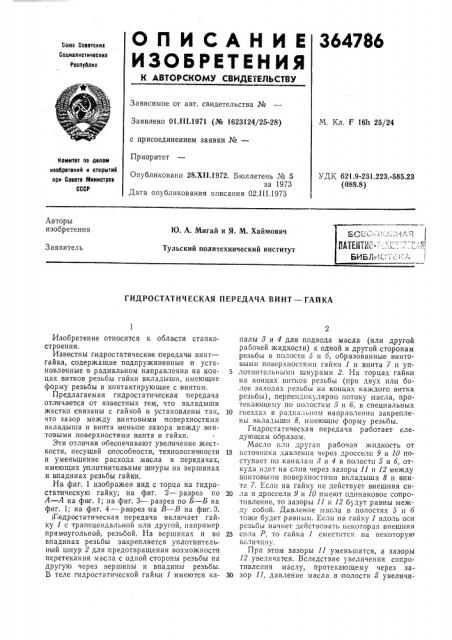

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Q0I09 Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. F 16h 25/24

Заявлено 01.III.1971 (№ 1623124/25-28) с присоединением заявки №вЂ”

Приоритет

Комите по делам изобретениЯ и аткрытиб при Совете Министров

СССР

Опубликовано 28.XII.1972. Бюллетень № 5 за 1973

Дата опубликования описания 02.III.1973

УД К 621.9-231.223.-585.23 (088.8) Авторы изобретения

Ю. А. Мигай и Я. М. Хаймович с

»... . . . i,„:".

Заявитель

Тульский политехнический институт

ГИДРОСТАТИЧЕСКАЯ ПЕРЕДАЧА ВИНТ вЂ” ГАЙКА

Изобретение относится к области станкостроения.

Известны гидростатические:передачи винт— гайка, содержащие подпружиненные и установленные в радиальном на правлении на концах витков резьбы гайки вкладыши, имеющие форму резьбы и контактирующие с;винтом.

Предлагаемая гидростатическая передача отличается от известных тем, что вкладыши жестко связаны с гайкой и установлены так, что зазор между винтовыми поверхностями вкладыша и винта меньше зазора между винтовыми .поверхностями винта и гайки. с

Эти отличия обеопечивают увеличение жесткости, несущей способности, технологичности и уменьшение расхода масла:в передачах, имеющих уплотнительные шнуры на вершинах и впадинах резьбы гайки.

На. фиг. 1 изображен вид с торца на гидростатическую гайку; на фиг. 2 — разрез по

А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1; на фиг. 4 — разрез на  — В на фиг.3. Гидростатическая передача включает гайку 1 с трапецеидальной пли другой, например прямоугольной, резьбой. На вершинах и во впадинах резьбы закрепляется уплотнительный шнур 2 для,предотвращения возможности

:перетекания масла с одной стороны резьбы на другую через вершины и впадины резьбы.

В теле гидростатической гайки 1 имеются капалы 8 и 4 для подвода масла (или другой рабочей жидкости) к одной и другой сторонам резьбы в полости 5 и 6, образованные винтовыми поверхностями гайки 1 и винта 7 и уп5 лотнительнымп шнурами 2. На торцах гайки на концах витков резьбы (»»p»» двух или более заходах резьбы на концах каждого витка резьбы), перпендикулярно потоку масла, протекающему по полостям 5 и б, в специальных

10 г»»ездах в радиальном направлешш закреплены вкладыши 8, имеющие форму резьбы.

Гидростатическая передача работает следующим образом.

Масло плп другая рабочая жидкость от

15 источника давленпя через дросселп 9 и 10 поступает по каналам 8 и 4 в полости 5 и б, откуда идет на слив через зазоры 11 и 12 между впнтовыми поверхностями вкладыша 8 и винта 7. Если на гайку не действует внешняя си20 ла и дроссели 9 и 10 имеют одинаковое сопротивление, то зазоры 11 и 12 будут равны между собой. Давление масла в полостях 5 и 6 тоже будет равным. Если на гайку 1 вдоль оси резьбы начнет действовать некоторая внешняя

ZS сила Р, то гайка 1 сместится на некоторую г.еличпну.

При этом зазоры 11 уменьшатся, а зазоры

12 увеличатся. Вследствие увеличения сопротивления маслу, протекающему через за30 зор П, давление масла в полости 5 увеличи364786 вается, а вследствие уменьшения сопротивления протеканию масла через зазор 12 давлен ие в полости б уменьшается. Возникшая разность давлений ia полостях 5 и б создает осевую силу, направленную против действующей внешней силы Р и равную ей по величине. Гайка 1 приходит в устойчивое равновесие.

Так как зазоры между винтовыми .поверхностям и винта и гайки, образующие полости 5 и б, можно сделать значительно большими, чем зазоры 11 и 12, через которые масло идет на слив, то сопротивление протеканию масла в полостях 5 и б будет незначительным по сравнению с сопротивлением в зазорах 11 и 12 и, следовательно, незначительным будет и падение давления в полостях 5 и б, а это значит, что несущая способность гайки 1 будет наибольшей. Точность и чистоту резьбы гайки 1 можно делать меньшей, так как при больших зазорах в резьбе это не является существенным.

Так как уменьшение разности давлений масла в полостя х 5 и б зависит от относительного изменения зазоров 11 и 12, то с уменьшением самих зазоров 11 и 12 увеличивается жесткость передачи. Описываемая гидростатическая передача дает возможность установить очень малые зазоры Il и 12, недостижимые в других типах гидростатических передач. Зазоры 11 и 12 можно регулировать как путем IIIOcTBHOBKH

5 вкладышей 8 соответствующих размеров, так и путем радиального перемещения вкладышей 8, Вследствие уменьшения зазоров, через которые масло идет на слив, уменьшается коли10 чество масла, протекающего через гидростатическую передачу, уменьшается затрата энергии и выделение тепла в передаче.

Предмет изобретения

15 ,Гидростатическая передача винт — гайка, содержащая установленные в радиальном направлении на концах витков резьбы гайки вкладыши, имеющие форму резьбы, отличаю20 и аяся тем, что, с целью увеличения жесткости, несущей способности, технологичности и уменьшения расхода масла в передачах, имеющих уплотнительные шнуры на вершинах и впадинах резьбы гайки, вкладыши жестко свя25 заны с гайкой и установлены так, что зазор между винтовыми поверхностями вкладыша и винта меньше зазора между винтовыми поверхностями винта и гайки.

364786

b-Б

Г (, /j Б 2 5 2

Составитель Е. Андреенкова

Техред Л. Грачева

Корректор T. Медведева

Редактор Е. Братчикова

Изд. № 111 Тираж 826 Подписное

Заказ 325/12 и п и Совете Министров СССР

ЦНИИПИ Комитета по делам изобретений и открытий при и

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
