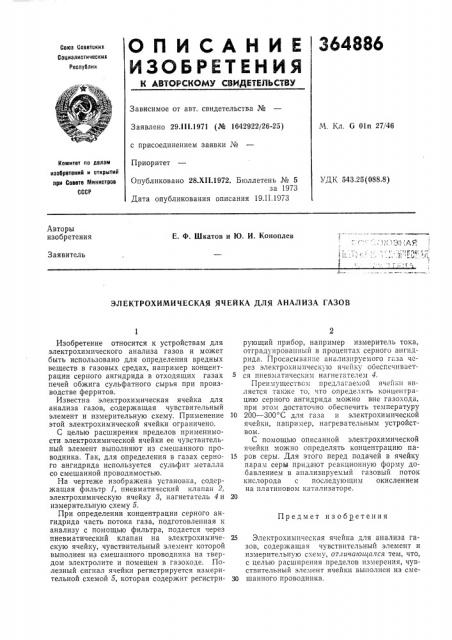

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.III.1971 (№ 1642922/26-25) с присоединением заявки №

Приоритет

М. Кл. 6 01п 27/46

Комитет по делам изооретеиий и открытий лри Совете Министров

СССР ДК 543.25(088.8) Опубликовано 28.XI1.1972. Бюллетень № 5 за 1973

Дата опубликования описания 19.II.1973

Авторы изобретения

Е. Ф. Шкатов и Ю. И. Коноплев

Заявитель

ЭЛЕКТРОХИМИЧЕСКАЯ ЯЧЕЙКА ДЛЯ АНАЛИЗА ГАЗОВ

Предмет изобретения

Изобретение относится к устройствам для электрохимического анализа газов и может быть использовано для определения вредных веществ в газовых средах, например концентрации серного ангидрида в отходящих газах печей обжига сульфатного сырья при производстве ф ер р итов.

Известна электрохимическая ячейка для анализа газов, содержащая чувствительный элемент и измерительную схему. Применение этой электрохимической ячейки ограничено.

С целью расширения пределов применимости электрохимической ячейки ее чувствительный элемент выполняют из смешанного проводника. Так, для определения в газах серного ангидрида используется сульфит металла со смешанной проводимостью.

На чертеже изображена установка, содержащая фильтр 1, пневматический клапан 2, электрохимическую ячейку 8, нагнетатель 4и измерительную схему 5.

При определении концентрации серного ангидрида часть потока газа, подготовленная к анализу с помощью фильтра, подается через пневматический клапан на электрохимическую ячейку, чувствительный элемент которой выполнен из смешанного проводника на твердом электролите и помещен в газоходе. Полезный сигнал ячейки регистрируется измерительной схемой 5, которая содержит регистрирующий прибор, например измеритель тока, отградуированный в процентах серного ангидрида. Просасыванпе анализируемого газа через электрохпмнческую ячейку обеспечивается пневматическим нагнетателем 4.

Преимуществом предлагаемой ячейки является также то, что определять концентрацию серного ангидрида можно вне газохода, при этом достаточно обеспечить температуру

10 200 †3 С для газа и электрохимической ячейки, например, нагревательным устройством.

С помощью описанной электрохимической ячейки можно определять концентрацию па15 ров серы. Для этого перед подачей в ячейку парам серы придают реакционную форму добавлением в анализируемый газовый поток кислорода с последующим окислением на платиновом катализаторе.

25 Электрохимическая ячейка для анализа газов, содержащая чувствительный элемент и измерительную схему, отличающаяся тем, что, с целью расширения пределов измерения, чувствительный элемент ячейки выполнен из смеЗО шанного проводника.

364886
