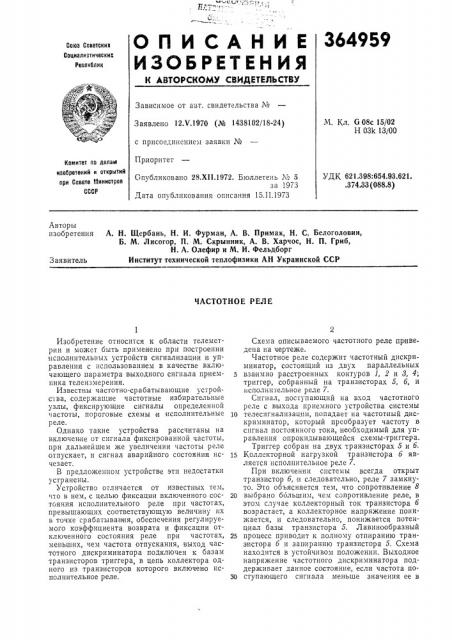

О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

M. Кл. G 08с 15/02

Н 03k 13i00

Заявлено 12 т .1970 (¹ 1438102/18-24) с присоединением заявки ¹

Пр:иоритет

Квинтет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 621.398:654.93.621..374.33 (088.8) Опубликовано 28.XII 1972. Бюллетень № 5 за !973

Дата опубликования описания 15.П.1973

Авторы изобретения

А. Н. Щербань, Н. И. Фурман, А. В. Примак, Н. С. Белоголовин, Б. М. Дисогор, П. М. Скрынник, А. В. Харчос, Н. П. Гриб, Н. А. Олефир и М. И. Фельдборг

Институт технической теплофизики АН Украинской ССР

Заявитель

ЧАСТОТНОЕ РЕЛЕ

Изобретение относится к области телеметрии и может быть применено при построении исполнительных устройств сигнализации и управления с использованием в качестве включающего параметра выходного сигнала приемника телеизмерения.

Известны частотно-срабатывающие устройства, содержащие частотные избирательные узлы, фиксирующие сигналы определенной частоты, пороговые схемы и исполнительные реле.

Однако такие устройства рассчитаны на включение от сигнала фиксированной частоты, при дальнейшем же увеличении частоты реле отпускает, и сигнал аварийного состояния исчезает.

В предложенном устройстве эти недостатки устранены.

Устройство отличается от известных тем, что в нем, с целью фиксации включенного состояния исполнительного реле при частотах, превышающих соответствующую величину их в точке срабатывания, обеспечения регулируемого коэффициента возврата и фиксации отключенного состояния реле при частотах, меньших, чем частота отпускания, выход частотного дискриминатора подключен к базам транзисторов триггера, в цепь коллектора одного из транзисторов которого включено исполнительное реле.

Схема описываемого частотного реле приведена на чертеже.

Частотное реле содержит частотный дискриминатор, состоящий из двух параллельных

5 взаимно расстроенных контуров 1, 2 и 8, 4; триггер, собранный на транзисторах 5, 6, и исполнительное реле 7.

Сигнал, поступающий на вход частотного реле с выхода приемного устройства системы

10 телесигнализации, попадает на частотный дискриминатор, который преобразует частоту в сигнал постоянного тока, необходимый для управления опрокидывающейся схемы-триггера.

Триггер собран на двух транзисторах 5 и 6.

15 Коллекторной нагрузкой транзистора 6 является исполнительное реле 7.

При включении системы всегда открыт транзистор 6, и следовательно, реле 7 замкнуто. Это объясняется тем, что сопротивление 8

20 выбрано ббльшим, чем сопротивление реле, в этом случае коллекторный ток транзистора 6 возрастает, а коллекторное напряжение понижается, и следовательно, понижается потенциал базы транзистора 5. Лавинообразный

25 процесс приводит к полному отпиранию транзистора 6 и запиранию транзистора 5. Схема находится в устойчивом положении. Выходное напряжение частотного дискриминатора поддерживает данное состояние, если частота поЗ0 ступающего сигнала меньше значения ее в

364959

Составитель Г. Ставцева

Техред Л. Богданова

Редактор Л. Утехина

Корректор T. Гревцова

Заказ 260/18 Изд. № 86 Тираж 602 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 точке срабатывания. При увеличении частоты и приближении ее к заданному значению полярность напряжения дискриминатора изменяется на обратную, В этом случае на базе транзистора 5 появляется сигнал положительной полярности. Возрастание напряжения сигнала выше порогового значения приводит к гоявлению тока в цепи базы транзистора 5.

Происходит обратный лавинообразный процссс нарастания тока коллектора транзистора

5 и уменьшения потенциала базы транзистора б. В результате схема переходит во второе устойчивое состояние, когда транзистор 5 полностью открыт, а транзистор б закрыт. Реле отпускает, замыкая своими нормально закрытыми контактами исполнительные цепи ТУ-ТС.

Нормализация контролируемого параметра приводит к понижению частоты сигнала, обусловливая этим уменьшение выходного сигна;.а дискриминатора.

При дальнейшем понижении частоты полярность напряжения меняется, достигает порогового значения и приводит к перебросу схемы (транзистор 5 открыт, а транзистор б закрыт). В этом состоянии схема находится при всех значениях частот, меньших заданной.

Таким образом, схема обеспечивает четкое срабатывание исполнительного реле в задан5 ной точке частотного диапазона, поддерживает такое состояние при дальнейшем увеличении частоты и обеспечивает релейную характеристику устройства. Коэффициент отпускания частотного реле регулируется взаимной рас10 стройкой контуров дискриминатора. При уменьшении частоты до величины ее в точке отпускания происходит обратный переброс реле, и это состояние является устойчивым при всех частотах, меньших точки срабатывания.

Предмет изобретения

Частотное реле, содержащее частотный дискриминатор, триггер и исполнительное реле, отлииаюш,ееся тем, что, с целью повышения

20 надежности работы устройства, в нем выход частотного дискриминатора подключен к базам транзисторов триггера, в цепь коллектора одного из транзисторов которого включено исполнительное реле.
