Способ моделирования резонансной передающей линии с распределенными параметрами

Способ моделирования резонансной передающей линии с распределенными параметрами

Иллюстрации

Показать все

Реферат



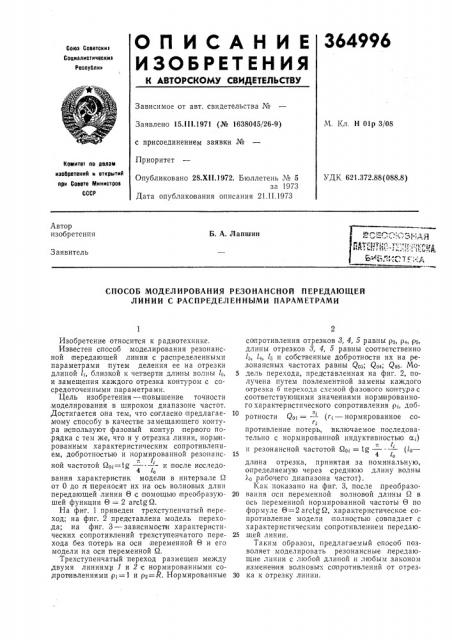

O Il И C A H И Е 364996

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссветскит

Социалистическиик

Республик

Зависимое от авт. свидетельства №

М. Кл. Н Olp 3/08

Заявлено 15.II I.1971 (№ 1638045/26-9) с присоединением заявки №

Приоритет

Комитет по волам изобретений и открытий при Совете Министров

СССР

УДК 621.372.88(088.8) Опубликовано 28.Х11.1972. Бюллетень № 5 за 1973

Дата опубликования описания 21.II.1973

Автор изобретения

Б. А. Лапшин

= 1-!оя

rl .". <;г 1уа ХА

Заявитель

СПОСОБ МОДЕЛИРОВАНИЯ РЕЗОНАНСНОЙ ПЕРЕДАЮЩЕЙ

ЛИНИИ С РАСПРЕДЕЛЕННЫМИ ПАРАМЕТРАМИ

Изобретение относится к радиотехнике.

Известен способ моделирования резонансной передающей линии с распределенными параметрами путем деления ее на отрезки длиной l;, близкой к четверти длины волны 1о, и замещения каждого отрезка контуром с сосредоточенными параметрами.

Цель изобретения — повышение точности ,моделирования в широком диапазоне частот.

Достигается она тем, что согласно предлагаемому способу в качестве замещающего конту,ра используют фазовый контур |первого по.ря|дка с тем же, что и у отрезка линии, нормированным характеристическим сопротивлением, добротностью и нормированной резонансной частотой Qo;=tg — — - и после исследо4 <о вания характеристик модели в интервале Q от 0 до л переносят их íà ось волновых длин передающей линии 0 с помощью преобразующей функции 0 = 2 arctg Q.

На фиг. 1 приведен трехступенчатый переход; на фиг. 2 пред ставлена модель перехода; на фиг. 3 — зависимости характеристических сопротивлений трехступенчатого перехода без потерь на оси переменной 0 и его модели на оси переменной Q.

Трехступенчатый переход размещен между двумя линиями 1 и 2 с нормированными со,противлениями р| — — 1 и p =R. Нормированные сопротивления отрезков 8, 4, 5 равны рз, р4, р5, длины отрезков 8, 4, 5 равны соответственно

4, 4, I> и собственные добротности их на резонансных частотах равны Яоз, Ям, Яюа. Мо5 .дель перехода, представленная на фиг. 2, получена путем поэлементной замены каждого отрезка б перехода схемой фазового контура с .соответствующими значениями норм ированногохарактеристического сопротивления р;, доб10 ротности Яс; = — (r; — нормированное соr„. противление потерь, включаемое последовательно с нормированной индуктивностью сс;) и резонансной частотой Qrr; = tg — — (lo—

15 4 1о длина отрезка, принятая за номинальную, определяемую через среднюю длину волны

Хо рабочего диапазона частот).

Как показано на фиг. 3, после преобразо20 вания оси переменной волновой длины Й в ось переменной нормированной частоты 0 по формуле 0=2 arctg 0, характеристическое сопротивление модели полностью совпадает с характеристическим сопротивлением передаю25 щей линии.

Таким образом, предлагаемый способ позволяет моделировать резонансные, передающие линии с любой длиной и любым законом изменен|ия волновых сопротивлений от отрез30 ка к отрезку линии.

364996

Предмет изобретения

+ua. f

Фиг

Фиг. D

Составитель А. Горбачев

Техред Л. Богданова

Редактор Б. Федотов

Корректоры: Е. Михеева и Л. Бадылама

Заказ 269/14 Изд. № 85 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ моделирования резонансной передающей линии с рапределенными параметрами путем деления ее на отрезки длиной l;, близкой к четверти длины волны /о, и замещения каждого отрезка контуром с сосредоточенными параметрами, отличающийся тем, что, с целью повышения точности моделирования в широком диапазоне частот, в качестве замещающего контура используют фазовый контур первого порядка с тем же, что и у отрезка лин ии, нормированным характеристическим сопротивлением, добротностью и

5 нормированной резонансной частотой Яо; =

li

= tg — — и после исследования характе4 l ристик модели в интервале Я от О до зт, осуществляют их перенос на ось волновых длин

10 передающей лавинии 0 с помощью преобразующей функции 0 = 2 arctg Q.
