Реферат



365000

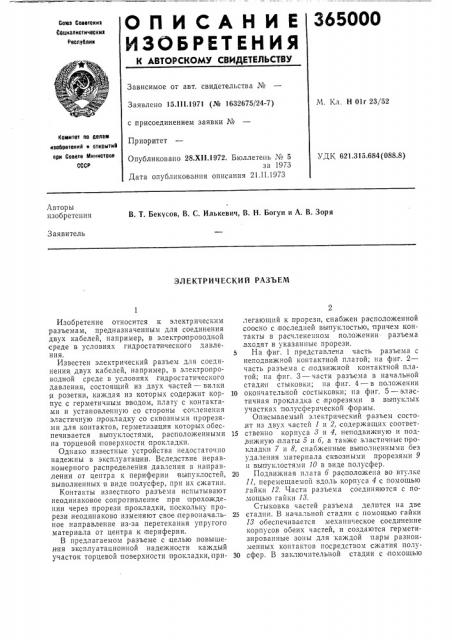

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Советских

Социалистических оесптолик

Зависимое от авт. свидетельства №

М. Кл. Н Olr 23/52

Заявлено 15.111.1971 (№ 1632675/24-7) с присоединением заявки ¹

Приоритет

Комитет оо делам каоорвтеиий и открытий лои Goeere Мииистоов

СССР

Опубликовано 28.XII 1972, Бюллетень М 5 за 1973

Дата опубликования описания 21,II.1973

УДК 621.315.684 (088.8) Авторы изобретения

В. T. Бекусов, В. С. Илькевич, В. Н, Богун и А. В. Зоря

Заявитель

ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ

Изобретение относится к электрическим разъемам, предназначенным для соединения двух кабелей, например, в электро проводной среде в условиях гидростатического давления.

Известен электрический разъем для соединения двух кабелей, например, в электропроводной среде в условиях гидростатического давления, состоящий из двух частей — вилки и розетки, каждая из которых содержит корпус с герметичным вводом, плату с контактами и установленную со стороны сочленения эластичную, прокладку со сквозными прорезями для контактов, герметизация которых обеспечивается выпуклостями, расположенными на торцевой .поверхности прокладки.

Однако известные устройства недостаточно надежны в эксплуатации. Вследствие неравномерного распределения давления в направ,лении от центра к периферии выпуклостей, выполненных ввиде полусфер,,при их сжатии.

Контакты известного разъема испытывают неодинаковое сопротивление при прохождении через прорези .прокладки, поскольку прорези неодинаково изменяют свое первоначальное направление из-за перетекания упругого материала от центра к периферии.

Впредлагае,мом разъеме с целью повышения эксплуатационной надежности каждый участок торцевой поверхности прокладки, прилегающий к прорези, снабжен расположенной соосно с последней выпуклостью, причем контакты в расчлененном положении разъема .входят в указанные прорези.

На фиг. 1 представлена часть разъема с неподвижной контактной платой; на фиг. 2— часть разъема с подвижной контактной платой; на фиг. 3 — части разъема в начальной стадии стыковки; па фиг. 4 — в положении

10 окончательной состыковки; на фиг. 5 — эластичная прокладка с .прорезями в выпуклых участках полусферической формы.

Описываемый электрический разъем состоит из двух частей 1 и 2, содержащих соответ15 ственно корпуса 8 и 4, неподвижную и подвижную платы 5 и 6, а также эластичные прокладки 7 и 8, снабженные вьсполненными без удаления материала сквозными прорезями 9 и выпуклостями 10 в виде полусфер.

20 Подвижная плата 6 расположена во втулке

11, перемещаемой вдоль корпуса 4 с помощью гайки 12. Части разъема соединяются с помощью гайки 18.

Стыковка частей разъема делится на две

25 стадии. В начальной стадии с помощью гайки

18 обеспечивается механическое соединение корпусов обеих частей, и создаются герметизированные зоны для каждой пары разноименных контактов посредством сжатия полу30 сфер. В заключительной стадии с помощью

365000

3 15 5 9 7 10

10иг.1 @vs.5

Составитель И. Агапова

Техред Л. Богданова

Редактор В. Фельдман

Корректор Е. Миронова и Л. Бадылама

Заказ 269/17 Изд. № 85 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 гайки 12 приводится в движение втулка ll u соединенная с ней подвижная плата б и ка бель 14. Штыревые контакты 15 платы 5 про:ходят через сквозные прорези обеих прокла док и соединяются с контактами 16 неподвижной платы 5. Разъединение происходит в обратном порядке, причем прорези в выпуклых участках прокладок при расстыковке закрываются за счет упругих свойств материала и наружного гидростатнческого давления на полусферу.

Предмет изобретения

Электрический разъем, для соединения двух кабелей, например, в электропроводной среде в условиях гидростатического давления, соСтОЯ1ЦИй ИЗ ДВУХ ЧаСтЕй — ВИЛКИ И РОЗЕтКи, .каждая из которых содержит кор пус с герметичным вводом, плату с контактами и уста- новленную со стороны сочленения эластичную

5 прокладку со сквозными прорезями для контактов, герметизация которых обеспечивается выпуклостями, расположенными на торцевой поверхности прокладки, отличающийся тем, что, с целью повышения эксплуатационной на

10 дежности, каждый участок торцевой поверхности прокладки, прилегающий к прорези, снабжен расположенной соосно с последней выпуклостью, причем контакты в расчлененном положении разъема входят в указанные

15 прорези.
