В пr^-jitm'i 'v.!:; i:;;!!? пга цл^{;д о i</.:l.r suj? ,

В пr^-jitm'i 'v.!:; i:;;!!? пга цл^{;д о i</.:l.r suj? ,

Иллюстрации

Показать все

Реферат

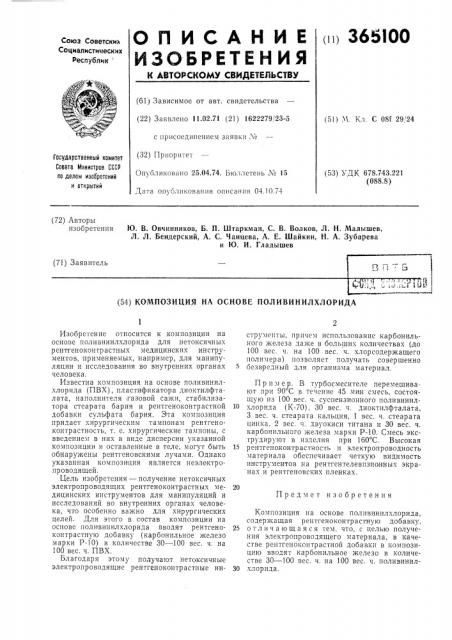

(11) 365100

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 11.02.71 (21) 1622279, 23-5 (51) Ч. Кл. С 08f 29124 с присоединением заявки . е (32) Приоритет

Опуоликовано 25.04.74. Бюллетень М 15

Дата опубликования описания 04.10.74

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 678.743.221 (088.8) (72) Авторы изобретения

Ю. В. Овчинников, Б, П. Штаркман, С. В. Волков, Л. Н. Малышев, Л. Л. Бендерский, А. С. Чанцева, А. Е. Шайкин, Н. А, Зубарева и Ю. И. Гладышев (71) Заявитель (54) КОМПОЗИЦИЯ НА ОСНОВЕ ПОЛИВИНИЛХЛОРИДА

Предмет изобретения

Изобретение относится к композиции на основе поливинилхлорида для нетоксичных рентгеноконтрастных медицинских инструментов, применяемых, например, для манипуляции и исследования во внутренних органах человека.

Известна композиция на основе поливинилхлорида (ПВХ), пластификатора диоктилфталата, наполнителя газовой сажи, стабилизатора стеарата бария и рентгеноконтрастной добавки сульфата бария. Эта композиция придает хирургическим тампонам рентгеноконтрастность, т. е. хирургические тампоны, с введением в них в виде дисперсии указанной композиции и оставленные в теле, могут быть обнаружены рентгеновскими лучами. Однако указанная композиция является неэлектропр оводящей.

Цель изобретения — получение нетоксичных электропроводящих рентгеноконтрастных медицинских инструментов для манипуляций и исследований во внутренних органах человека, что особенно важно для хирургических целей. Для этого в состав композиции на основе ноливинилхлорида вводят рентгеноконтрастную добавку (карбонильное железо марки P-10) в количестве 30 †1 вес. ч. на

100 вес. ч. ПВХ.

Благодаря этому получают нетоксичные электропроводящие рентгеноконтрастные инструменты, причем использование карбонильного железа даже в больших количествах (до

100 вес. ч. на 100 вес. ч. хлорсодержащего полимера) позволяет получать совершенно безвредньш для организма материал.

Пример. В турбосмесителе перемешивают при 90 С в течение 45 мин смесь, состоящую из 100 вес. ч. суспензионного поливинил10 хлорида (К-70), 30 вес. ч. диоктилфталата, 3 вес. ч. стеарата кальция. 1 вес. ч. стеарага цинка, 2 вес. ч. двуокиси титана и 30 вес. ч. карбонпльного железа марки P-10. Смесь экструдируют в изделия при 160 С. Высокая

15 рентгеноконтрастность и электропроводность материала обеспечивает четкую видимость инструментов на рентгентелевнзионных экранах и рентгеновских пленках.

Композиция на основе поливинилхлорида, содержащая рентгеноконтрасгную добавку, 25 отличающаяся тем, что, с целью получения электропроводящего материала, в качестве рентгеноконтрастной добавки в композицию вводят карбонильное железо в количестве 30 — 100 вес. ч. на 100 вес. ч. поливинил30 хлорида.
