Реферат



365II6

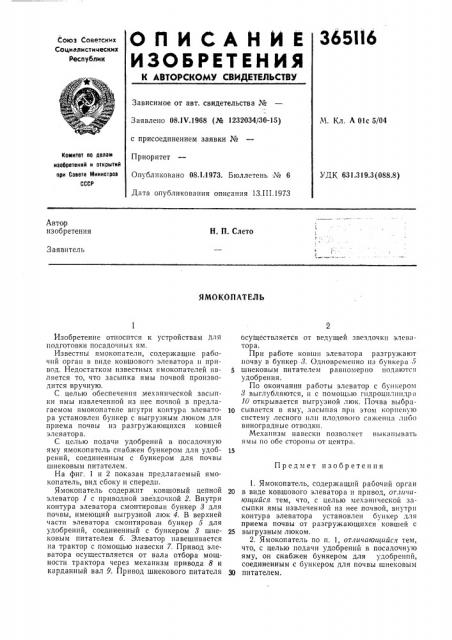

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 08.1Ч.1968 (№ 1232034/30-15) с присоединением заявки №

Приоритет

Опубликовано 08.11973. Бюллетень № 6

Дата опубликован|ия описания 13.III.1973

М. Кл. А Olc 5/04

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УДК 631.319.3 (088,8) Автор изобретения

Н. П. Слето

Заявитель

ЯМОКОПАТЕЛЬ осу1цествляется от ведущей звездочки элев»тора:

При работе ковши элеватора разгружают почву в бункер 3. Одновременно из бункера 5 шнековым питателем равномерно подаются удобрения.

По окончании работы элеватор с бункером

3 выглубляются, и с помощью гидроцилиндра

10 открывается выгрузной люк. Почва выбра1п сывается в яму, засыпая при этом корневую систему лесного пли плодового саженца либо виноградные отводки.

Механизм навески позволяет выкапывать ямы по обе стороны от центра.

1. Ямокопатель, содержащий рабочий орган

20 в виде ковшового элеватора и привод, от.тичаюи1ийся тем, что, с целью механической засыпки ямы извлеченной из нее почвой, внутри контура элеватора установлен бункер для приема почвы от разгружающихся ковшей с

25 выгрузным люком.

2. Ямокопатель по п. 1, отличающийся тем, что, с целью подачи удобрений в посадочную яму, он снабжен бункером для удобрений, соединенным с бункером для почвы шнековым

30 питателем.

Изобретение относится к устройствам для подготовки посадочных ям.

Известны ямокопатели, содержащие рабочий орган в виде ковшового элеватора и привод. Недостатком известных ямокопателей является то, что засыпка ямы почвой производится вручную.

С целью обеспечения механической засыпки ямы извлеченной из нее почвой в предлагаемом ямокопателе внутри контура элеватора установлен бункер с выгрузным люком для приема почвы из разгружающихся ковшей элеватора.

С целью подачи удобрений в посадочную яму ямокопатель снабжен бункером для удобрений, соединенным с бункером для почвы шнековым питателем.

На фиг. 1 и 2 показан предлагаемый ямокопатель, вид сбоку и спереди.

Ямокопатель содержит ковшовый цепной элеватор 1 с приводной звездочкой 2. Внутри контура элеватора смонтирован бункер 8 для почвы, имеющий выгрузной люк 4. В верхней части элеватора смонтирован бункер 5 для удобрений, соединенный с бункером 3 шнековым питателем 6. Элеватор павешивается на трактор с помощью навески 7. Привод элеватора осуществляется от вала отбора мощности трактора через механизм привода 8 и карданный вал 9. Привод шнекового питателя

Предмет изобретения

365!16

УиГ
