Короткая (неподвижная) оправка для волочения

Короткая (неподвижная) оправка для волочения

Иллюстрации

Показать все

Реферат

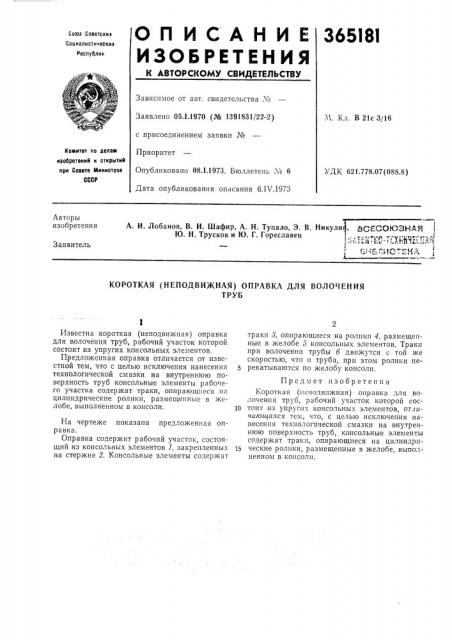

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

365181

Союз Соаетсниз

Сооналистическиз республнн

Зависимое от авт. свидетельства Л

Заявлено 05.1.1970 (¹ 1391831/22-2) М. Кл. В 21с 3/16 с присоединением заявки №

Приоритет

Комитет по делам маобретенмИ и отмрытиЯ при Совете Мимистроа

СССР

Опубликовано 08Л.1973. Бюллетень ¹ 6

Дата опубликования описания 6.IV.1973

УДК 621.778.07 (088.8) Авторы изобретения

А. И. Лобанов, В. И. Шафир, А. H. Тупало, 3, В. Никули

Ю. H. Трусков и Ю. Г. Гореславец

Заявитель

КОРОТКАЯ (НЕПОДВИЖНАЯ) ОПРАВКА ДЛЯ ВОЛОт1ЕНИЯ

ТРУБ

Известна короткая (неподвижная) оправка для волочения труб, рабочий участок которой состоит из упругих консольных элементов.

Предложенная оправка отличается от известной тем, что с целью исключения нанесения технологической смазки на внутреннюю поверхность труб консольные элементы рабочего участка содержат траки, опирающиеся на цилиндрические ролики, размещенные в желобе, выполненном в консоли.

На чертеже показана предложенная оправка.

Оправка содержит рабочий участок, состоящий из консольных элементов 1, закрепленных на стержне 2. Консольные элементы содержат траки 8, опирающиеся на ролики 4, размещенные в желобе 5 консольных элементов. Траки при волочении трубы б движутся с той же скоростью, что и труба, при этом ролики перекатываются по желобу консоли.

Предмет изобретения

Короткая (неподвижная) оправка для волоченпя труб, рабочий участок которой сос10 тоит из упругих консольных элементов, отличаюи ался тем, что, с целью исключения нанесения технологической смазки на внутреннюю поверхность труб, консольные элементы содержат траки, опирающиеся на цилнндриls ческие ролики, размещенные в желобе, выполненном в консоли.
