Загрузчик шихты в ванную стекловаренную печь

Загрузчик шихты в ванную стекловаренную печь

Иллюстрации

Показать все

Реферат



365327 вогез воеетских

Соцялистических

Республик

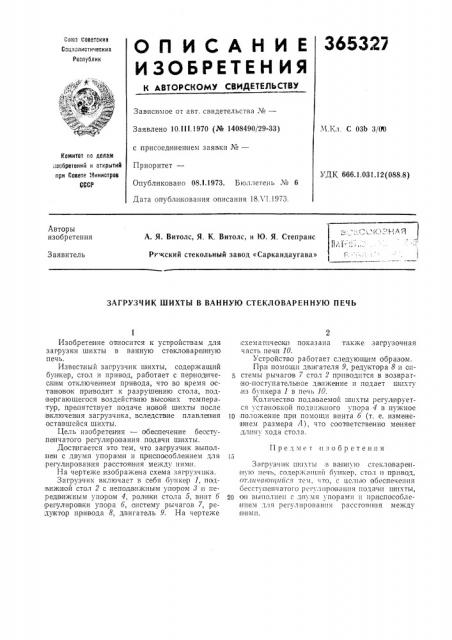

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 10. Ill.1970 (№ 1408490/29-33) с присоединевием заявки №вЂ”

Приоритет—

Опуоликовано 08.!.1973. Бюллетень № 6

Дата опубликования описания 18Л I.1973.

М.Кл. С 03b 3/00

Комитет по делам изобретений и открытий при Говете Министров

КСР

УДК 666.1.031.12(088.8) Авторы изобретения

А. Я. Витолс, Я. К. Витолс, и Ю. Я. Степранс

PI" кский стекольный завод «Саркандаугава»

Заявитель

ЗАГРУЗЧИК ШИХТЫ В ВАННУЮ СТЕКЛОВАРЕННУЮ ПЕЧЬ

Предмет изобретения

Изобретение относится к устройствам для з а груз ки ш ихты в ванную стеклов а рентную печь.

Известный запрузч ик ш ихты, содержащ ий бусекер, стол и привод, работает с период ичесиим отключением при вода, что во время оста новок приводит к разрушению стола, под вергающегося воздействию высоких температу р, п репятствует подаче новой ш ихты после в ключен ия загрузчика, вследствие плавлея|ия оставшейся шихты.

Цель изобретения — обеспечение беоступенчатого регулирования подачи шихты.

Достигается это тем, что загрузчик выполпен с двумя упораии и приспособлением для регулирования расстояния между ними, На чертеже изображена схема загрузчи ка.

Загрузчик включает в себя бункер I, под Виж!ной стол 2 с непо дв1!жггы м ) IIoipoilI 8 11 III. редвижным уIIopolM 4, poJIiHKH стола 5, винт б регул и ровк и yIIoipa б, систему рычагов 7, редугктор пр и вода 8, двигатель 9. На чертеже

;схематически показана такл е загрузочная ч а сть печ|и 10.

Устройство работает следующим образом.

При помощи двигателя 9, редчктора 8 и опстемы рычагов 7 стол 2 п риводится в возвратно-поступательное двпж8ние и подает шпхту ,из бункера 1 в печь 10.

Количество подаваемой шихты регула руется установкой подвижного упора 4 в нухное

1О,положение IIlplH помощи винта б (т. е. изменевием размера Л), что соответственно меняет длину хода стола.

Загрузчик шпхты в вап ную стекловаренктую печь, содержащий бпгкер, стол и привод, or,ã11÷àIoï èIñÿ тем, что, с целью обеспечения бесступевчатого регулирования подачи гпихты, 2о он выношен с двумя упорами и приспособле нием для регулирования расстояния между

lIIiH i ll H.
