Устройство для укладки дренажных труб
Иллюстрации
Реферат

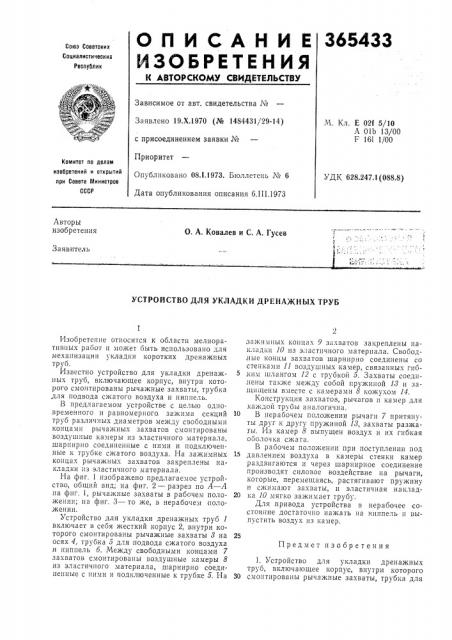

ОПИСАНИЕ
ИЗОЬРЕтЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
365433
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства K
Заявлено 19.Х.1970 (№ 1484431/29-14) М. Кл. Е 02f 5/10
A 0113 13/00
F 161 1/00 с присоединением заявки Хе
Приоритет
Комитет по делам изобретений и открытий при Совета Министров
СССР
Опубликовано 08.1.1973. Бюллетень М 6
Дата опубликования описания 6.111.1973
УДК 628.247.1(088.8) Авторы изобретения
0. А. Ковалев и С, А. Гусев
Заявитель
IL I
УСТРОИСТВО ДЛЯ УКЛАДКИ ДРЕНАЖНЫХ ТРУБ зажимных концах 9 захватов закреплены пакладки 10 пз эластичного материала. Свобод ые концы захватов шарнирно соединены со стенками 11 воздушных камер, связанных гибким шлангом 12 с трубкой 5. Захваты соедипены также между собой пружиной 18 и заjllHiUpHbI вместе с камерами 8 кожухом 14.
Конструкция захватов, рычагов и камер для каждой трубы аналогична.
10 В нерабочем положении рычаги 7 притянуты друг к другу пружиной 18, захваты разжаTbI. Из камер 8 выпущен воздух и Нх гибкая ооолочка сжата.
В рабочем положении при поступлении под
15 давлением воздуха в камеры стенки камер раздвигаются и через шарнирное соединение производят силовое воздействие на рычаги, которые, перемещаясь, растягивают пружину и сжимают захваты, и эластичная наклад20 ка 10 мягко зажимает трубу.
Для .привода устройства в нерабочее состояние достаточно нажать»а ниппель и выпустить воздух из камер.
1. Устройство для укладки дренажных труб, включающее корпус, внутри которого
30 смонтированы рычажные захваты, трубка для
Изобретение относится к области мелиоративных работ и может быть использовано для механизации укладки коротких дренажных труб.
Известно устройство для укладки дренажных труб, включающее корпус, внутри которого смонтированы рычажные захваты, трубка
„для подвода сжатого воздуха и ниппель.
В предлагаемом устройстве с целью одновременного и равномерного. зажима секций труб различных диаметров между свободными концами рычажных захватов смонтированы воздушные камеры из эластичного материа1а, шарнирно соединенные с ними и подключенные к трубке сжатого воздуха. На зажимных концах рычажных захватов закреплены накладки из эластичного материала.
На фиг, 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез по А — А .на фиг. 1, рычажные захваты в рабочем положении; па фиг. 3 — то же, в нерабочем положении.
Устройство для укладки дренажных труб 1 включает в себя жесткий корпус 2, внутри которого смонтированы рычажные захваты 8 на осях 4, трубка 5 для подвода сжатого воздуха .и ниппель б. Между свободными концами 7 захватов смонтированы воздушные камеры 8 из эластичного материала, шарнирно соединенные с ними и подключенные к трубке 5. На
Предмет изобретения
Фиг 3
Составитель М. Орлова
Техред Л. Богданова
Корректор Л. Царькова
Редактор Э. Шибаева
Заказ 482/7 Изд. ¹ I159 Тираж 602 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР
Москва, Я(-35, Раушская наб., д. 4/5
Тппогрп<1>ия, пр. Сапунова, 2 подвода сжатого воздуха и ниппель, отличаюи ееся тем, что, с целью одновременного н равномерного зажима секций труб различных диаметров, между свободными концами рычажных захватов смонтированы шарнирно соединенные с ними и подключенные к трубке сжатого воздуха воздушные камеры из эластичного материала.
2. Устройство по и. 1, от;гичаюи ееся тем, что на зажимных концах рычажных захватов закреплены накладки из эластичного материала.
