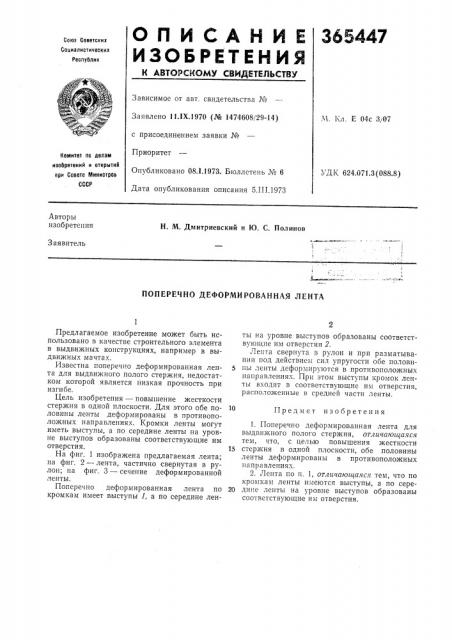

О П И С А Н И Е 365447

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Ч, Кл, Е 04с 3/07

Заявлено 11.IX.1970 (№ 1474608!29-14) с присоединением заявки №

Приоритет

Опубликовано 08.I.1973. Бюллетень ¹ 6

Дата опубликования описания 5.III.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 624,071.3(088.8) Авторы изобретения

Н. М. Дмитриевский и Ю. С. Полинов

Заявитель

-.a=

ПОПЕРЕЧНО ДЕФОРМИРОВАННАЯ ЛЕНТА

Предмет изобретения

Предлагаемое изобретение может быть использовано в качестве строительного элемента в выдвижных конструкциях, например в выдвижных мачтах.

Известна попереч o деформированная лента для выдвижного полого стержня, недостатком которой является низкая прочность при изгибе.

Цель изобретения — повышение жесткости стержня в одной плоскости. Для этого обе половины ленты деформированы в противоположных направлениях. Кромки ленты могут иметь выступы, а по середине ленты на уровне выступов образованы соответствующие им отверстия.

На фиг. 1 изображена предлагаемая лента; на фиг. 2 — лента, частично свернутая в рулон; на фиг. 3 — сечение деформированной ленты.

Поперечно деформированная лента по кромкам имеет выступы 1, а по середине ленты на уровне выступов образованы соответствующие им отверстия 2.

Лента свернута в рулон и при разматывании под действием сил упругости обе половины ленты деформируются в противоположных

lIBIIp2B.ieiiHii. i. При этом BblCTVIIbl 1

1. Поперечно деформированная лента для выдвижного полого стержня, отличающаяся тем, что, с целью повышения жесткости

I5 стержня в одной плоскости, обе половины ленты деформированы в противоположных направлениях.

2. Лента по и. 1, отличающаяся тем, что по кромкам ленты имеются выступы, а по сере20 дине ленты на уровне выступов образованы соответствующие им отверстия.

365447 оИ2 1

9Ъ2
