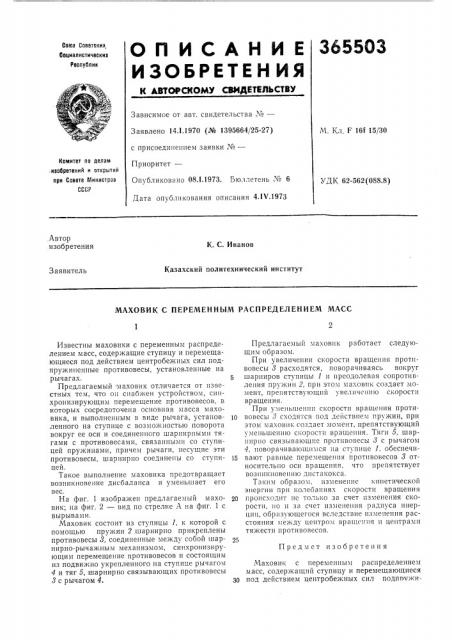

Союа Соввтсних, Социал истичес них

Республин

ОП ИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСИОИУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 14.1.1970 (№ 1395664/25-27) с присоединением заявки,¹вЂ”

Приоритет—

Оп1:бликовано 08.1.1973. Бюллетень № 6

М. Кл. F 16f 15/30

Комитет по делаю иаобретеиий и открытий при Совете в1ииистрав

СССР

УДК, 62-562(088 8) Дата опубликования описания 4.IV.1973

Автор изобретения

К. С. Иванов

Казахский политехнический институт

Заявитель

МАХОВИК С ПЕРЕМЕННЫМ РАСПРЕДЕЛЕНИЕМ МАСС

Предмет изобретения

Известны маховики с переменным распределением масс, содержащие ступицу и перемещающиеся под действием центробежных сил подпружиненные противовесы, установленные на рычагах.

Предлагаемый маховик отличается от известных тем, что он снабжен устройством, синхронизирующим перемещение противовесов, в которых сосредоточена основная масса маховика, и выполненным в виде рычага, установленного на ступице с возможностью поворота вокруг ее оси и соединенного шарнирными тягами с противовесами, связанными со ступицей пружинами, причем рычаги, несущие эти противовесы, шарнирно соединены со ступицей.

Такое выполнение маховика предотвращает возникновение дисбаланса и уменьшает его вес.

На фиг. 1 изображен предлагаемый маховик; на фиг. 2 — вид по стрелке А на фиг. 1 с вырывами.

Маховик состоит из ступицы 1, к которой с помощью пружин 2 шарнирно прикреплены противовесы 8, соединенные между собой шарнирно-рычажным механизмом, синхронизирующим перемещение противовесов и состоящим из подвижно укрепленного на ступице рычагом

4 и тяг 5, шарнирно связывающих противовесы

8 с рычагом 4.

Предлагаемый маховик работает следующим образом

При увеличении скорости вращения противовесы 8 расходятся, поворачиваясь вокруг шарниров ступицы 1 н преодолевая сопротивления пружин 2, при этом маховик создает момент, препятствующий увеличению скорости вращения.

При уменьшении скорости вращения проти10 вовесы 8 сходятся под действием пружин, при этом маховик создает момент, препятствующий уменьшению скорости вращения. Тяги 5, шарнирно связывающие противовесы 8 с рычагом

4, поворачивающимся»а ступице 1, обеспечи15 вают равные перемещения противовесов 8 относительно оси вращения. что препятствует возникновению дистакокса.

Таким образом, изменение кинетической энергии при колебаниях скорости вращения

20 происходит не только за счет изменения скорости, но и за счет изменения радиуса инерции, образующегося вследствие изменения расстояния между центром вращения и центрами тяжести противовесов.

Маховик с переменным распределением масс, содержащий ступицу и перемещающиеся

3п под действием центробежных сил подпттчхкиЗЫ5аЗ

CocToo rc,!ь A. Topooo

Редпкгор Л. Василькова Тскрсд 3. Тараненко Корректор Л. Васильева

Заказ 133 Изд. М 1174 Тпрагк 826 Подписное

ЦНИИГ!И Когаптета по дслаги изобретений и открь;тпй при Совете Министров СССР

Москва, )К-35, Раугиская наб., д. 4 5

Типография !Ге 24 Со1озп .гиграфпрома, Москва, 121019, ул Маркса — Энгельса, 14. пенные противовесы, установленные на рычагах, отличающийся тем, что, с целью предотвращения возникновения дисбаланса и уменьшения веса, он снабжен устройством, синхроннзирующим перемещение противовесов, в которых сосредоточена основная масса маховика, и выполненным в виде рычага, установленного на ступице с возможностью поворота вокруг ее оси и соединенного шарнирными тягами с противовесами, связанными со ступицей

5 пружинами, причем рычаги, несущие эти про тивовесы, шарнирно соединены со ступицей.
