Реферат

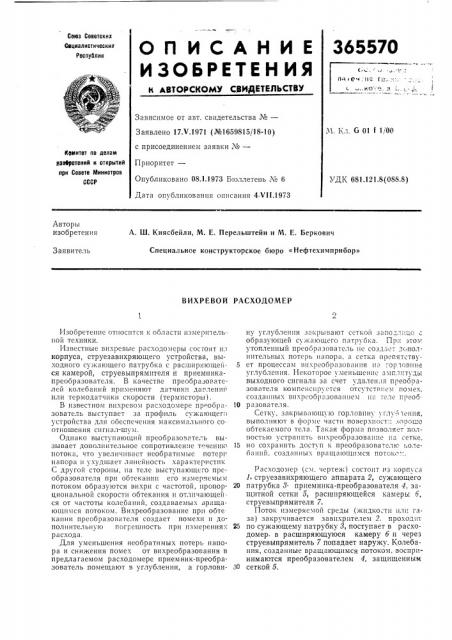

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

365570

Союз Советских

Социалистических

Республик г-. С з. з

Зависимое от авт. свидетельства №вЂ”

Заявлено 17.V.1971 (№1659815/18-10) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 08.1.1973 Бюллетень № 6

Дата опубликования описания 4Х11.1973

М, Кл G01 f 1/00 ттомитвт по делавт изобретений и открытий при Совете й1инистров

СССР

УДК 681.121.8(088.8) Лвторы изобретения

А. Ш. Киясбейли, М. Е. Перельштейн и M. Е. Беркович

Специальное конструкторское бюро «Нефтехимприбор»

Заявитель

ВИХРЕВОЙ РАСХОДОМЕР

Изобретение относится к области измеритель. ной техники.

Известные вихревые ряс«одомеры сос-оят из корпуса, струезавихряющего устройства, выходного сужающего патрубка с расширяющей- 5 ся камерой, струевыпрямителя и приемникапреобразователя. В качестве преобразоватслей колебаний применяют датчики давлений или термодатчики скорости (термисторы1.

В известном ви«ревом расходомере преобра- 10 зователь выступает за профиль сужгюгцего устройства для обеспечения максимяль|юго соотношения сигнал-шум.

Однако выступающий преобразователь вызывает дополнительное сопротивление течению 15 потока, что увели швает необратимые потери напора и ухудшает линейность «арактеристик

С другой стороны, на теле выступающе" î преобразователя при обтекании его измерчемым потоком образуются вихри с частотой, пропор- 20 циональной скорости обтекания и отличающейся от частоты колебаний, создаваемых вращающимся потоком. Вихреобразование прн обте канин преобразователя создает помехи и дополнительную погрешность прн измерения«25 расхода.

Для уменьшения необратимых потерь напора и снижения помех от вихреобразования в предлагаемом расходомере приемник-преобразователь помещают в углублении, а горлови- 30 ну углубления закрывают сеткой запод.-. .uo образующей сужающего патруока. Прн зтоз утопленный преоорязователь не создает допол. нительны«потерь напора, а сетка препятствует процессам вн«реобразования ня .-ор товнне углубления. Некоторое уменьшение амплитуды выходного сигнала за счет удаления преооразователя компенсируется отсутствием поме«, созданны« ви«рсобразованнем на ;еле п еоб разователя.

Сетку, закрывающую горловину углу:.=зенпя, выполняют в форме части повер«пост . хорошо обтекаемого тела. Такая форма позволяет полностью устранить вн«реобразование ня сетке, но со«ранить доступ к преобразователю колебаний. создянны«вращающимся поток;. ..

Рас«одомер (см. чертеж) состоит нз коргуся

1 струезавихряющего аппарата 2, сужающего патрубка 8 приемника-преобразователя 4, защитной сетки 5, расширяющейся камеры б, струевыпрямителя 7.

Поток измеряемой среды (жидко;ти нлн газа) закручивается зави«рптелем 2. про«однт по сужающему патрубку 8, поступает в расходомер, в расширяющуюся камеру б и через струевыпрямитель 7 попадает наружу. Колебания, созданные вращающимся потоком, воспринимаются преобразователем 4, защищенным сеткой 5.

365570

Предмет изобретения

Составитель А. Касимов

Техред Л. Грачева

Редактор С. Хейфиц

Корректор С. Сатагулова

Заказ № 224 Изд. зак. № 1096 Тираж 755 Подписное

ЙНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Мытищинская типография

Би. ревой расходомер, содержащий корпус, струезавпхряющий аппарат, патрубок с расширяющейся ка мерой, приемник-преобразователь, установленный в канале корпуса поперечно по отношению к измеряемому потоку, и струевыпрямитель, отличающийся тем, что, с целью уменьшения необратимых потерь напора и снижения помех от вихреобразования, канал кор5 пуса с приемником-преобразователем снабжен защитной сеткой обтекаемой формы.
