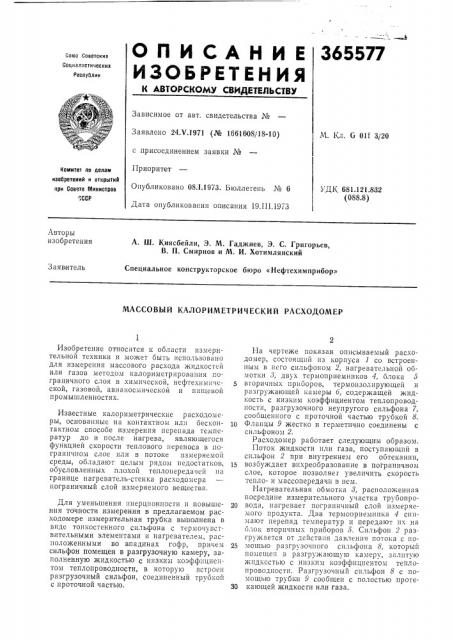

О П И С А Н И Е 365577
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслубвин
Зависимое от авт. свидетельства №
Заявлено 24Х.1971 (№ 1661608/18-10) с присоединением заявки №
Приоритет
Опубликовано 08.1,1973. Бюллетень № 6
Дата опубликования описания 19.111.1973
М. Кл. G 011 3/20
Комитет ао делам иаобретений и открытий ври Совете Министров
СССР
УДК 681.121.832 (088.8) Авторы изобретения
А. Ш. Киясбейли, Э. М. Гаджиев, Э. С. Григорьев, В. П. Смирнов и М. И. Хотимлянский
Заявитель
Специальное конструкторское бюро «Нефтехимприбор»
МАССОВЫЙ КАЛОРИМЕТРИЧЕСКИЙ РАСХОДОМЕР
Изобретение относится к области измерительной техники и может быть использовано для измерения массового расхода жидкостей или газов методом калориметрировапия пограничного слоя в химической, нефтехими Соской, газовой, авиакосмической и пищевой промышленностях.
Известные калориметрические расходомеры, основанные на контактном или бесконтактном способе измерения перепада температур до и после нагрева, являющегося функцией скорости теплового переноса в пограничном слое или в потоке измеряемой среды, обладают целым рядом недостатков, обусловленных плохой теплопередачей на границе нагреватель-стенка расходомера пограничный слой измеряемого вещества.
Для уменьшения инерционности и повышения точности измерения в предлагаемом расходомере измерительная трубка выполнена в виде тонкостенного сильфона с термочувствительными элементами и нагревателем, расположенными во впадинах гофр, причем сильфон помещен в разгрузочную камеру, заполненную жидкостью снизким,коэффициентом теплопроводности, в которую встроен разгрузочный сильфон, соединенный трубкой с проточной частью.
На чертеже показан описываемый расходомер, состоящий из корпуса 1 со встроенным в пего сильфоном 2, нагревательной обмотки 8, pB) x. TcpixIQIlpIIeAIIIIII QB 4, олока
5 вторичных приборов, термопзолирующей и разгружающей камеры 6, содержащей жидкость с низким коэффициентом теплопроводности, разгрузочного неупругого сильфона 7, сообщенного с проточной частью трубкой 8.
1р Фланцы 9 жестко и герметично соединены с сильфоном 2.
Расходомер работает следующим образом.
Поток жидкости или газа, поступающий в сильфон 2 при внутреннем его обтекании, возбуждает вихреобразование в пограничном слое, которое позволяет увеличить скорость тепло- и массопередачи в нем.
Нагревательная обмотка 8, расположенная посредине измерительного участка трубопро20 вода, нагревает пограничный слой измеряемого продукта. Два термоприемника 4 снимают перепад температур и передают их на олок вторичных приборов 5. Сильфон 2 разгружается от действия давления потока с по25 мощью разгрузочного сильфона 8, который помеще:I в разгружающую камеру, залитую жидксстью с низким коэффициентом теплопроводностп. Разгрузочный сильфон 8 с помощью трубки 9 сообщен с полостью проте30 кающей жидкости или газа.
365577
Предмет изооретспп>« б 2
Сост «««««Tc.««, T. Двиче «ко
Текре" Л. Грачева
Ред «!" ор С. Хейф««и
1(оррек горы: С. Сатагулова и T. Медведсва
3 а ка з 536 2 Изд. ЪЪ 1168 и ра«« по делам изооре«ений и открь«гий при Совете «Чи««««стро««СССР
Noc«««a, Ж-35, Раушскаи ««аб., д. 4 5
Т««пог«и««1«««««, пр. Са««у»п««;«, 2
Массовый калориметрический расходомер жидкости или газа, содержац1ий корпус, пзмерительпую трубку, пагревательпую об loT1<), два термоприемцпка и блок вторгтчных приборов, отличаюи1ийсл тем, что, с целью уменьшения пцерциоппости и повышения чувствительности, измерительная трубка выполнеца в виде тонкостенного сильфона с термочувствительными элементами и нагревателем, p3Gïoëo êåíèûìè во впадинах гофр, причем сильфон помещен в разгрузочную ка5 меру, заполнея1иую жидкостью с низким коэффициентом теплопровод ости, в которую встроен разгрузочный сильфоп, соединенный трубкой с проточной частью.
