Интерференционный оптический фильтр

Интерференционный оптический фильтр

Иллюстрации

Показать все

Реферат



365674

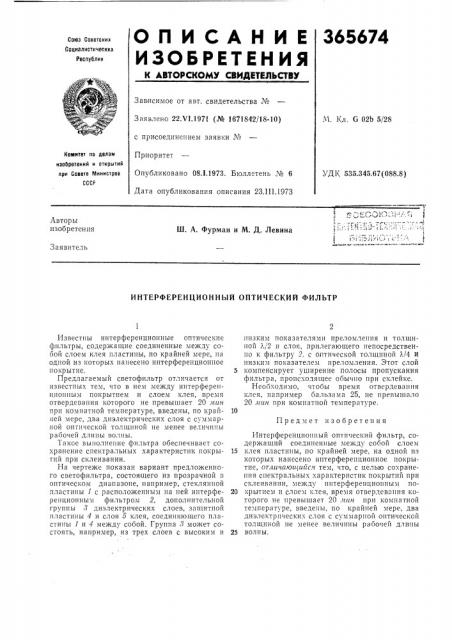

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуслик

Зависимое от авт. свидетельства №

Заявлено 22.VI.1971 (№ 1671842/18-10) с присоединением заявки №

Приоритет

Опубликовано 08.1.1973. Бюллетень № 6

Дата опубликования описания 23.III.1973

М. Кл. G 02b 5/28

Комитет по делам невростений н открытий при Советв Министров

СССР

УДК 535.345.67(088.8) t

1 т

Авторы изобретения

Ш. А. Фурман и М. Д. Левина

Заявитель

ИНТЕРФЕРЕНЦИОННЫЙ ОПТИЧЕСКИЙ ФИЛЪТР

Известны интерференционные оптические фильтры, содержащие соединенные между сооой слоем клея пластины, по крайней мере, на одной из которых нанесено интерференционпое покрытие.

Предлагаемый светофильтр отличается от известных тем, что в нем между интерференнионным покрытием и слоем клея, время отвердевапия которого не превышает 20 лтин при комнатной температуре, введены, по крайней мере, два диэлектрических слоя с суммарной оптической толщиной не менее величины рабочей .длины волны.

Такое выполнение фильтра обеспечивает со хранение спектральных характеристик покрытий при склеивании.

На чертеже показан вариант предложенного светофильтра, состоящего из прозрачной в оптическом диапазоне, например, стеклянной пластины 1 с расположенным на ней интерференционным фильтром 2, дополнительной группы 3 диэлектрических слоев, защитной пластины 4 и слоя 5 клея, соединяющего пластины 1 и 4 между собой. Группа 3 может состоять, например, из трех слоев с высоким и низким показателями преломления и толщиной t./2 и слоя, прилегающего непосредственно к фильтру 2, с оптической толщиной л./4 и низким показателем преломления. Этот слой

5 компенсирует уширение полосы пропускания фильтра, происходящее ооычпо при склейке.

Необходилто, чтобы время отвсрдевання клея, например бальзама 25, не превышало

20 мин при комнатной температуре.

Предмет изобретения

Интерференционный оптический фильтр, содержаший соединенные между собой слоем

15 клея пластины, по крайней мере, на одной из которых нанесено иптерференционное покрытие, отлииаюитиася тем, что, с целью сохранения спектральных характеристик покрытий при склеивании, между пнтерференционным по20 крытием и слоем клея, время отвердевания ко,торого не превышает 20 яин при комнатной те.;тпературе, введены, по крайней мере, два диэлет трпческих слоя с суммарной оптической толщиной не менее величины рабочей длины

25 волны.

365674

Редактор С. Хейфиц

Заказ 663/3 Изд. № 1186 Тираж 551 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель С. Степанова

Техред Т. Миронова

Корректоры: А. Дзесова и Г. Запорожец
