Реферат



365724

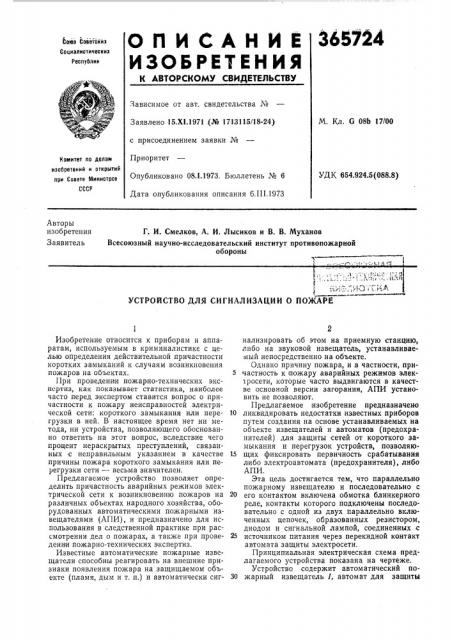

ОПИСАНЙЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

6оюз Соеетсиих

Социалистических

Республие

Зависимое от авт. свидетельства ¹

Заявлено 15.XI.1971 .(№ 171,3115/18-24) с присоединением заявки №

Приоритет

Опубликовано 081.1973. Бюллетень № 6

Дата опубликования описания 6.111.1973

М. Кл. G 08Ь 17/00

Номитет по делам изобретений и открытий ори Совете Мииистрое

СССР

УДК 654.924.5(088.8) Авторы изобретения

Заявитель

Г. И. Смелков, А. И. Лысиков и В. В. Муханов

Всесоюзный научно-исследовательский институт противопожарной обороны.р ., "; ) I

УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ О ПОЖАРЕ

Изобретение относится к приборам и аппаратам, используемым в криминалистике с целью определения действительной причастности коротких замыканий к случаям возникновения пожаров на объектах.

При проведении пожарно-технических экспертиз, как показывает статистика, наиболее часто перед экспертом ставится вопрос о причастности к пожару неисправностей электрической сети: короткого замыкания или перегрузки в ней. В настоящее время нет ни метода, ни устройства, позволяющего обоснованно ответить на этот вопрос, вследствие чего процент нераскрытых преступлений, связанных с неправильным указанием в качестве причины пожара короткого замыкания или перегрузки сети — весь м а зн ачит елен.

Предлагаемое устройство позволяет определить причастность аварийных режимов электрической сети к возникновению пожаров на различных объектах народного хозяйства, оборудованных автоматическими пожарными извещателями (АПИ), и предназначено для использования в следственной практике при рассмотрении дел о пожарах, а также при проведении пожарно-технических экспертиз.

Известные автоматические пожарные извещатели способны реагировать на внешние признаки появления пожара на защищаемом объекте (пламя, дым и т. п.) и автоматически сигнализировать об этом на приемную станцию, либо на звуковой извещатель, устанавливаемый непосредственно на объекте.

Однако причину пожара, и в частности, при5 частность к пожару аварийных режимов элек Ið0ñåòè, которые часто выдвигаются в качестве основной версии загорания, АПИ установить не позволяют.

Предлагаемое изобретение предназначено

10 ликвидировать недостатки известных приборов путем создания на основе устанавливаемых на объекте извещателей и автоматов (предохранителей) для защиты сетей от короткого замыкания и перегрузок устройств, позволяю15 щих фиксировать первичность срабатывания либо электроавтомата (предохранителя), либо

АПИ.

Эта цель достигается тем, что параллельно пожарному извещателю и последовательно с

20 его контактом включена обмотка блинкерного реле, контакты которого подключены последовательно с одной из двух параллельно включенных цепочек, образованных резистором, диодом и сигнальной лампой, соединенных с

25 источником питания через перекидной контакт автомата защиты электросети.

Принципиальная электрическая схема предлагаемого устройства показана на чертеже.

Устройство содержит автоматический по30 жарный извещатель 1, автомат для защиты

365724

Составитель Г. Антонова

Редактор Б. Нанкина

Техред Л. Грачева

Корректоры: А. Николаева и М. Коробова

Типография, пр. Сапунова, 2 электросети (ABC), рабочий контакт которого 2 подключен в цепь питания охраняемого объекта последовательно с нормально замкнутыми контактами 8, и световой индикатор 4, предназначенный для фиксации первичности появления на объекте короткого замыкания либо пожара.

Световой индикатор 4 включает .в себя блинкерное реле 5, подключаемое параллельно

АПИ через его контакт б, и две параллельно соединенные через перекидной контакт 7 автомата АВС сигнальные цепи, образованные резисторами 8, 9, диодами 10, 11 и сигнальными лампами 12 и 18. При этом в цепи лампы 12, предназначенной для фиксации первичности появления пожара на объекте, дополнительно имеется контакт 14, управляемый АПИ.

Схема работает следующим образом.

При возникновении пожара в помещении срабатывает автоматический пожарный извещатель (АПИ), который контактами своего реле замыкает цепь питания блинкерного реле 5. Срабатывание реле 5 обеспечивает отключение сети питания объекта контактами 8, включение звукового сигнализатора 15 контактом 14, а также включение лампы-индикатора 18, сигнализирующей о пожаре. Таким образом, если на объекте возник пожар, то первичность его появления будет зафиксирована зажиганием лампы 12 на световом табло. Лампа 18, фиксирующая короткое замыкание в питающей сети, гореть не будет в случае закорачивания линии питания, т. к. последняя отключается контактами 8. Если после срабатывания АПИ отключить питающее объект напряжение, а потом вновь его включить, то как и до,выключения питания будет гореть лампа 12, что обеспечивается конструкцией блинкерного реле 5.

В случае, если первичным было короткое замыкание в сети объекта, которое затем вызвало пожар, то вначале сработает автомат

АВС и разорвет рабочим контактом 2 питание объекта. Одновременно перекидной кон5 такт 7 АВС переключается. При этом на световом табло загорается лампа 18, которая и фиксирует первичность появления па объекте короткого замыкания.

Возникший вслед за коротким замыканием

10 пожар обнаруживается датчиком автоматического пожарного извещателя, который при срабатывании включает имеющийся на объекте звуковой сигнализатор 15. Однако на габло будет попрежнему гореть только лампа 18, 15 т. к. перекидной контакт 7 АВС остается в прежнем положении.

Отключение питания объекта с последу1ощим его восстановлением так же, как и в первом случае, не скажется на положении горя20 щей лампы, т. к. возврат автомата в пре кнее положение, а следовательно, и изменение положения перекидных контактов, осуществляется вручную, при нажатии на кнопку «Возврат».

Предмет изобретения

Устройство для сигнализации о пожаре, содержащее пожарный извещатель, автомат для защиты электросети, рабочий контакт которого подключен в цепь питания охраняемого

30 объекта, и сигнальные лампы, отличающееся тем, что, с целью расширения функциональных возможностей устройства, в нем параллельно пожарному извещателю и последовательно с его контактом включена обмотка

35 блинкерного реле, контакты которого подключены последовательно с одной из двух параллельно включенных цепочек, образованных резистором, диодом и сигнальной лампой, соединенных с источником питания через перекид40 пой контакт автомата защиты электросети.
