Ггоолззпая

Ггоолззпая

Иллюстрации

Показать все

Реферат



365863

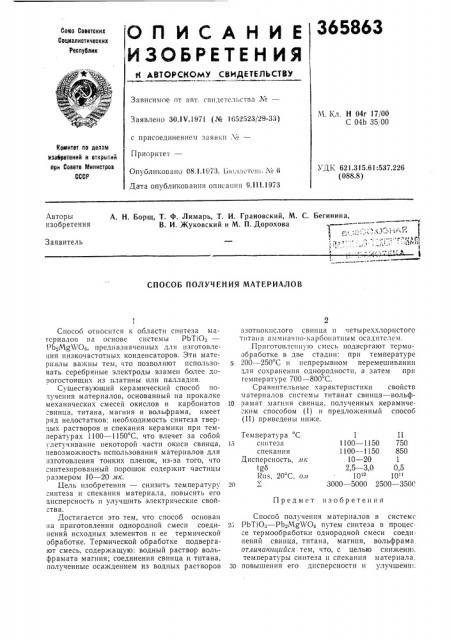

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Со1оз Советских

Социалистичесних

Республик и АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

;11. Кл. H 04r 17/00

С 04b 35, 00

Заявлено 30.1Ч.1971 (,% 1652523/29-33) с присоединением заяв1си Л вЂ”

Приоритет—

RoNHY8T по делам ивобретеиий и отнрытий при Совете Министров

СССР

УДК 621.315.61:537.226 (088.8) Опубликовано 08.1.!973. Ьк1ллетегп, № 6

Дата опубликования описания 9.111.1973

Авторы изобретения

А. H. Борщ, T Ф. Лииарь, Т. И. Грановский, М. С. Бегинина, В. И, Жуковский и М. П. Дорохова

g .;,;. у.—, 1/.% г, ; ---,-е a

Заявитель

СПОСОБ ПОЛУЧЕНИЯ МАТЕРИАЛОВ

Температура С !

5 синтеза спеканпя

Дисперсность, 11к ! дб

Р,п», 20 С, 011

1 Il

1100 †11 750

1100 †11 850

10 — 20 1

2,5 — 3,0 0,5

1010 1011

3000 — 5000 2500 — 3500

Предмет изобретения

Способ относится к области синтеза материалов па основе системы РЬТ10з—

PbgMghVOg, предназначенных для изготовления низкочастотных конденсаторов. Эти материалы вагины тем, что позволяют использовать серебряные электроды взамен более дорогостоящих из платины или палладия.

Существующий керамический способ получения материалов, основанный на прокалке механических смесей окислов и карбонатов свинца, титана, магния и вольфрама, имеет ряд недостатков: необходимость синтеза твердых растворов и спекания керамики при температурах 1100 — 1150 С, что влечет за собой улетучивание некоторой части окиси свинца, невозможность использования материалов для изготовления тонких пленок, из-за того, что синтезированный порошок содержит частицы размером 10 — 20 лк.

Цель изобретения — снизить температуру синтеза и спекания материала, повысить его дисперсность и улучшить электрические свойства.

Достигается это тем, что способ основан на приготовлении однородной смеси соединений исходных элементов и ее термической обработке. Термической обработке подвергают смесь, содержащую: водный раствор вольфрамата магния; соединения свинца и титана, полученные осаждением из водных растворов азотнокпслого свинца п четыреххлорпстогс тптапа аммиачно-карбопатным осадптстсм.

Приготовленную смесь подвергают термообработке в две стадии: при температуре

5 200 — 250 С и непрерывном перемешивании для сохранения однородности, а затем при температуре 700 — 800 С.

Сравнительные характеристики свойств материалов системы титанат свинца — вольф-!

О рамат магния свинца, полученных керамиче;ким способом (1) и предложенный способ (11) приведены ниже.

Способ получения материалов в системс

25 PbTIO> — Pb Mg1VO< путем синтеза в процессе термообработки однородной смеси соединений свинца, титана, магния, вольфрама. отличаютцийся тем, что, с целью снижени1. температуры синтеза и спеканпя материала, зо повышения его дпсперсности и улучшения з электрических свойств, термической обработке подвергают однородную смесь соединений, иолучсииу1о дисиергироваиием в водном рас т В о р е no, r ü() р а м и т и м 11 Г н и я с о од и и е н и и с в и и365863

4 ца и титана, а термообработку осуществляют в две стадии: сначала при температуре 200—

250 С при непрерывном перемен>иваиии, а затем при температуре 700 — 800 (.

Составитель О. Никоааева

Редактор Э. Шибаева Текред Т. Миронова Корректорь> Л. Царькова а Г. Запорожец

Заказ 70! Изд. № 1098 Тираж 678 Подписное

11НИИП11 Комптета ио дела>а изобретений и открьгп>й при Совете Министров СССР

Москва, К-35, Раугиская иаб., л. 4/5

Загорская типография
