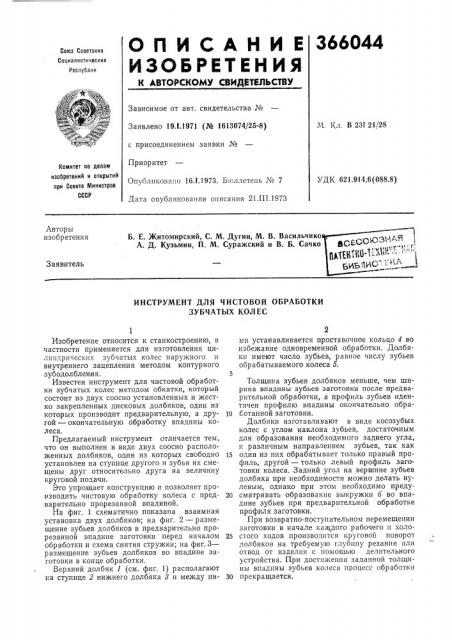

О П И С А Н И Е 366044
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Ссветсиих
Социалистических
Республик
Зависимое от авт. свидетельства №
М, Кл, В 23f 21,/28
Заявлено 19.!.1971 (№ 1613074/25-8) с присоединением заявки №
Приоритет
Опубликовано 16.1.1973. Бюллетень № 7
Дата опубликования описания 21.П1.1973
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.914.6 (088.8) Авторы изобретения
Б. Е. Житомирский, С, М. Дугин, М. В. Васильчико
А. Д. Кузьмин, П. М. Суражский и В. Б. Сачко
Заявитель
ИНСТРУМЕНТ ДЛЯ ЧИСТОВОЙ ОБРАБОТКИ
ЗУБЧАТЫХ КОЛЕС
Изобретение относится к станкостроению, в частности применяется для изготовления цилиндрических зубчатых колес наружного и внутреннего зацепления методом контурного зубодолбления.
Известен инструмент для чистовой обработки зубчатых колес методом обкатки, который состоит из двух соосно установленных и жестко закрепленных дисковых долбяков, один из которых производит предварительную, а другой — окончательную обработку впадины колеса.
Предлагаемый инструмент отличается тем, что он выполнен в виде двух соосно расположенных долбяков, один из которых свободно установлен на ступице другого и зубья их смещены друг относительно друга на величину круговой подачи.
Это упрощает конструкцию и позволяет производить чистовую обработку колеса с предварительно прорезанной впадиной.
На фиг. 1 схематично показана взаимная установка двух долбяков; на фиг. 2 — размещение зубьев долбяков в предварительно прорезанной впадине заготовки перед началом обработки и схема снятия стружки; на фиг. 3— размещение зубьев долбяков во впадине заготовки в конце обработки.
Верхний долбяк 1 (см. фиг. 1) располагают на ступице 2 нижнего долбяка 8 и между ни2 ми устанавливается проставочное кольцо 4 во избежание одновременной обработки. Долбяки имеют число зубьев, равное числу зубьев обрабатываемого колеса б.
Толщина зубьев долбяков меньше, чем ширина впадины зубьев заготовки после предварительной обработки, а профиль зубьев идентичен профилю впадины окончательно обра10 ботанной заготовки.
Долбяки изготавливают в виде косозубых колес с углом наклона зубьев, достаточным для образования необходимого заднего угла, и различным направлением зубьев, так как
15 один из них обрабатывает только правый профиль, другой — только левый профиль заготовки колеса. Задний угол на вершине зубьев долбяка при необходимости можно делать нулевым, однако при этом необходимо преду20 сматривать образование выкружки б во впадине зубьев при предварительной обработке профиля заготовки.
При возвратно-поступательном перемещении заготовки в начале каждого рабочего и холо25 стого ходов производится крутовой поворот долбяков на требуемую глубину резания пли отвод от изделия с помощью делительного устройства. При достижении заданной толщины впадины зубьев колеса процесс обработки
30 прекращается.
366044
Предмет изобретения
Ä5
УиГ У
УиГ 2
Составитель А. Шевченко
Техред Г. Дворина
Корректоры: Е. Миронова и А. Степанова
Редактор Л. Народная
Заказ 606!I7 Изд. № 148 Тираж 888 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Инструмент для чистовой обработки зубчатых колес, состоящий из двух соосных долбяков, отличающийся тем, что, с целью чистово4 го зубонарезания методом контурного зубодолбления, один долбяк установлен свободно на ступице другого и зубья их смещены друг относительно друга на величину круговой по5 дачи.
