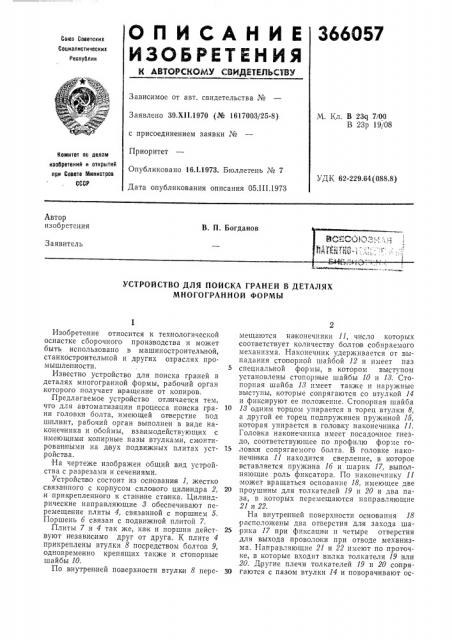

О П И С А Н И Е 366О57

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетсник

Социзлистичесних

Республин

Зависимое от авт. свидетельства №

IVl. Кл. В 23q 7/00

В 23р 19/08

Заявлено ЗО.XII.1970 (№ 1617003/25-8) с присоединением заявки №

Приоритет

Опубликовано 16.1.1973. Бюллетень № 7

Дата опубликования описания 05.Ш.1973

Комитет пс делом изобретений и отнрытнй при Совете Министров

СССР

УДК 62 229 64(088 8) Автор изобретения

В. П. Богданов

Заявитель

УСТРОЙСТВО ДЛЯ ПОИСКА ГРАНЕЙ В ДЕТАЛЯХ

МНОГОГРАННОЙ ФОРМЫ

Изобретение относится к технологической оснастке сборочного производства и может быть использовано в машиностроительной, станкостроительной и других отраслях промышленности, Известно устройство для поиска граней в деталях многогранной формы, рабочий орган которого получает вращение от копиров.

Предлагаемое устройство отл ичается тем, что для автоматизации процесса поиска грани головки болта, имеющей отверстие под шплинт, рабочий орган выполнен в виде наконечника и обоймы, взаимодействующих с имеющими копирные пазы втулками, смонтироваFIiнbтми на д вух подвижных плитах устройства.

На чертеже изображен общий в ид устройства с разрезами и сечениями.

Устройство состоит из основанная 1, жестко связанного с корпусом силового цилиндра 2, и приирепленного к стани не ста нка. Цилиндрические направляющие 8 обеспечивают перемещение плиты 4, связанной с поршнем 5.

Поршень б связан с подвижной плитой 7.

Плиты 7 и 4 так же, как и поршни действуют независимо друг от друга. К плите 4 прикреплены втулки 8 посредством болтов 9, одновременно крепящих также и стопорные шайбы 10.

По внутренней поверхности втулки 8 перемешаются на конечники 11, число которых соответствует количеству болтов собираемого механизма. Наконечник удерживается от выпадания стопорной шайбой 12 и имеет паз специальной формы, в котором выступом установлены стопорные шайбы 10 и 18. Стопорная шайба 18 имеет также и наружные выступы, которые сопрягаются со втулкой 14 и фиксируют ее положение. Стопоуная шайба

10 18 одним торцом упирается в торец втулки 8, а другой ее торец подпружинен пружиной 15, которая упирается в головку наконечника 11.

Головка наконечника имеет посадочное гнездо, соответствующее по профилю форме го15 ловки сопрягаемого болта. В головке наконечника 11 находится сверление, в которое вставляется пружина 16 и шарик 17, выполняющие роль фиксатора. По наконечнику 11 может вращаться основание 18, имеющее д ве

20 проушины для толкателей 19 и 20 и два паза, в которых перемещаются направляющие

21 и 22.

На внутренней поверхности основания 18 уасполо>кены два отверстия для захода ша25 :рика 17 при фиксации и четыре отверстия для выхода проволоки при отводе механизма. Направляющие 21 и 22 имеют по проточке, в которые входит вилка толкателя 19 или

20. Другие плечи толкателей 19 и 20 сопряЗО гаются с пазом втулки 14 и поворачивают ос366057

Предмет изобретения

12

10 д

13

14

19

Виа B 2324 Я 10 17

9 8

19

20

Составитель С. Новик

Техред Г, Дворияа

Корректор А. Васильева

Редактор T. Фадеева

Заказ 433/17 Изд. № 115 Тираж 888 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5 пр. Сапунова, 2

Типография, нование 18 взад-вперед. Толкатели 19 и 20 подпружинены пружинамп 28 и 24. Направляющая 21 имеет центрирующую фаску, а напра вляющая 22 такой фаски не имеет и выполнена более короткой. Втулка 14 мохкет

11 ровэрачиваться относительно плиты 7 (см. вид В). Упор 25 проворачивает наконечник 11 и втулку 14. Расположение наконечников 11 в пространстве а налогично р асположени1о болтов в детали.

Устройство работает следу1ощим образом.

Оси болтов сце нтрированы относительно осей наконечников 11. При перемещении подвижной плиты 4 головки наконечников центрируются по фаскам головок болтов. При совпадении граней болтов и граней в головке наконечн ика 11 последняя садится на головку болта. При несовпадении граней болта и грацией наконечника 11 сцентрированная по фаске головки болта головка наконечника проворачивается под действием упора 25, который перемещается по прорези втулки 8.

Так как основание 18 зафи ксировано шариком 17 и пружиной lо, то оно проворачивается вместе с наконечником 11. Под действием стопорной шайбы 18 втулка 14 также синхронно проворачивается с наконечником.

Пружина 15 сжимается подвижной плитой 4.

Наконечник проворачивается до тех пор, пока его прани и.грани головки болта не со впадут и пружияа 15 не замолкнет наконечник на головку болта, При отводе наконечника для подготовки следующего цикла пружина 15 разжимается, в результате чего стопорная шайба проворачивает наконечник в первоначальное положение. Когда головка пако печника сидит íà головке болта, то направляющие 21 и 22 находятся в крайних положениях, соответствующих осям отверстий в головках болтов. Если же в данном положении отверстия отсутствуют, то толкатель, например, 19, одним плечом скользит по прорез и втулки 14, в результате чего основание 18 поворачивается на соответствующий угол в другое крайнее положение, центрирующая фаска на направляющей 21 совпадает с фаской отверстия в головке болта, в результате чего толкатель 19 выходит из зацепления со втулкой 14 под действием пружины 28. Толкатель 20 поворачивает основание 18 в положение «назад», если при повторном цикле не происходит совпадения осей отверстий. Толкатель 19 управляет работой автоматического шплинтовального

4 устройства. Толкатель 19 может и не выходить из зацепления с втулкой 14.

Устройство предназначено, в частности, для сборки автомобильной лебедки. ЗИЛ-131, болты которой расположены по схеме.

Устройство для поиска граней в деталях

10 многогранной формы, рабочий орган которого получает вращение от копиров, отличаюи1ееся тем, что, с целью автоматизации процесса поиска графини головки болта, имеющей отверстие под шпл и нт, рабочий орган выполнен в виде наконечника и обоймы, взаимодействующих с имеющими копирные пазы втулками, смонтированными на двух подвижных плитах устройства.
