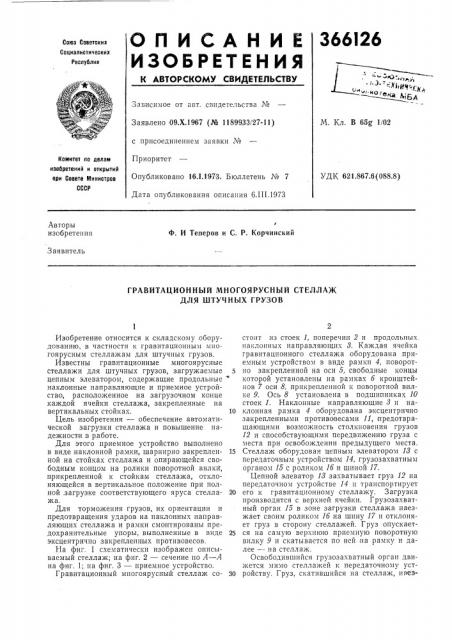

О П И С А Н И Е 366I26

ИЗОЬГЕт ЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

".ск бд

Зависимое от авт. свидетельства №

М. Кл. В 65g 1/02

Заявлено 09.Х.1967 (№ 1189933/27-11) с присоединением заявки ¹

Приоритет

Опубликовано 16.1.1973. Бюллетень № 7

Дата опубликования описания 6.П1.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.867.6(088.8) Авторы изобретения

Ф. И Теперов и С. P. Корчинский

Заявитель

ГРАВИТАЦИОННЫЙ МНОГОЯРУСНЫЙ СТЕЛЛА)К

ДЛЯ ШТУЧНЫХ ГРУЗОВ

Изобретение относится к складскому оборудованию, в частности к гравитационным многоярусным стеллажам для штучных грузов.

Известны гравитационные многоярусные стеллажи для штучных грузов, загружаемые 5 цепным элеватором, содержащие продольные наклонные направляющие и приемное устройство, расположенное на загрузочном конце каждой ячейки стеллажа, закрепленные на вертикальных стойках. 10

Цель изобретения — обеспечение автоматической загрузки стеллажа и повышение надежности в работе.

Для этого приемное устройство выполнено в виде наклонной рамки, шарнирно закреплен- 15 ной на стойках стеллажа и опирающейся свободным концом на ролики поворотной вилктг; прикрепленной к стойкам стеллажа, отклоняющейся в вертикальное положение при полной .загрузке соответствующего яруса стелла- 20 жа.

Для торможения грузов, их ориентации и предотвращения ударов на наклонных направляющих стеллажа и рамки смонтированы предохранительные упоры, выполненные в виде 25 эксцентрично закрепленных противовесов.

На фиг. 1 схематически изображен описываемый стеллаж; на фиг. 2 — сечение по А — А на фиг. 1; на фиг. 3 — приемное устройство.

Гравитационный многоярусный стеллаж со- 30 стоит из стоек 1, поперечин 2 и продольных наклонных направляющих 8. Каждая ячейка гравитационного стеллажа оборудована приемным устройством в виде рамки 4, поворотно закрепленной на оси 5, свободные концы которой установлены на рамках 6 кронштейнов 7 оси 8, прикрепленной к поворотной вилке 9. Ось 8 установлена в подшипниках 10 стоек 1. Наклонные направляющие 8 и наклонная рамка 4 оборудована эксцентрично закрепленными противовесами 11, предотвращающими возможность столкновения грузов

12 и способствующими передвижению груза с места при освобождении предыдущего места.

Стеллаж оборудован цепным элеватором 18 с передаточным устройством 14, грузоза

Цепной элеватор 18 захватывает груз 12 на передаточном устройстве 14 и транспортирует его к гравитационному стеллажу. Загрузка производится с верхней ячейки. Грузозахватный орган 15 в зоне загрузки стеллажа наезжает своим роликом 16 на шину 17 и отклоняет груз в сторону стеллажей. Груз опускается на самую верхнюю приемную поворотную вилку 9 и скатывается по ней на рамку и далее — на стеллаж.

Освободившийся грузозахватный орган движется мимо стеллажей к передаточному устройству. Груз, скатившийся на стеллаж, наез,366126 жает на противовес 11, который поворачивается и останавливает следующий груз и т. д.

Рамка под действием веса остановившегося на ней груза поворачивается вокруг оси 5 и, взаимодействуя с роликами 6 оси 8, поворачивает вилку 9 в вертикальное положение.

Следующий грузозахватный орган цепного элеватора проходит мимо загруженной ячейки и начинает загружать следующую и т. д. После загрузки последней нижней ячейки стеллажа конечный выключатель под последним грузом прекращает работу цепного элеватора, что сигнализирует о полной загрузке стеллажа. При освобождении ячейки стеллажа вилка приемного устройства под действием собственного веса поворачивается и возвращается в исходное положение.

Предмет изобретения

1. Гравитационный многоярусный стеллаж для штучных грузов, загружаемый цепным элеватором, содержащий продольные наклонные направляющие и приемное устройство, расположенное на загрузоч Ioivl конце .каждой ячейки стеллажа, закрепленные на вертикальных стойках, отличающийся тем, что, с целью обеспечения автоматической загрузки стеллажа и повышения надежности в работе, приемное устройство выполнено в виде наклонной рамки, шарнирно закрепленной на стойках

1О стеллажа и опирающейся свободным концом на ролики поворотной вилки, прикрепленной к стойкам стеллажа, отклоняющейся в вертикальное положение при полной загрузке соответствующего яруса стеллажа.

2. Стеллаж по п. 1, отличающийся тем, что, с целью торможения грузов, их ориентации и предотвращения ударов, на наклонных направляющих стеллажа и рамки смонтированы пре20 дохранительные упоры, выполненные в виде эксцентрично закрепленных противовесов.
