Реферат

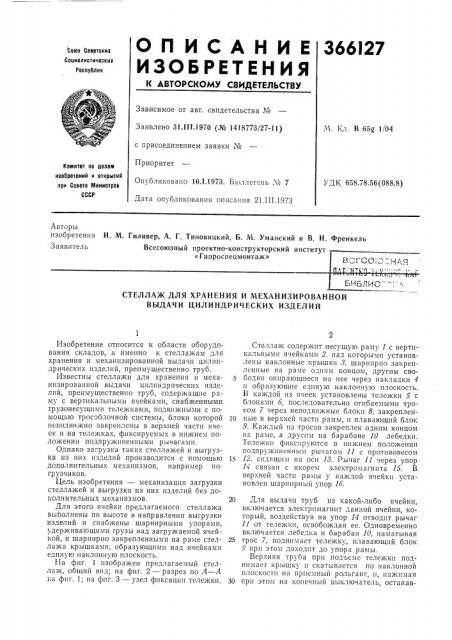

О0 И САН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Сопиалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 31 III.1970 (№ 1418773/27-11) с присоединением заявки Л"

Приоритет

Опубликовано 16.|.1973. Бюллетень ¹ 7

Дата опубликования описания 21.III.1973

М. Кл. В 65g 1/04

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

УДК 658.78.56(088.8) Авторы изобретения

Заявитель

И. М. Гиливер, А. Г. Тиновицкий, Б. М. Уманский и В. И. Френкель

Всесоюзный проектно-конструкторский институт

«Гипроспецмонтаж»

B ГСО :, ЯАЯ

Е,И -,п,gy — —. -;

СТЕЛЛАЖ ДЛЯ ХРАНЕНИЯ И МЕХАНИЗИРОВАННОЙ

ВЫДАЧИ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ

Изобретение относится к области оборудования складов, а именно к стеллажам для хранения и механизированной выдачи цилиндрических изделий, преимущественно труб.

Известны стеллажи для хранения и механизированной выдачи цилиндрических изделий, преимущественно труб, содержащие раму с вертикальными ячейками, снабженными грузонесущими тележками, подвижными с помощью трособлочной системы, блоки которой неподвижно закреплены в верхней части ячеек и на тележках, фиксируемых в нижнем положении подпружиненными рычагами.

Однако загрузка таких стеллажей и выгрузка из них изделий производится с помощью дополнительных механизмов, например погрузчиковв.

Цель изобретения — механизация загрузки стеллажей и выгрузки из них изделий без дополнительных механизмов.

Для этого ячейки предлагаемого стеллажа выполнены по высоте в направлении выгрузки изделий и снабжены шарнирными упорами, удерживающими грузы над загружаемой ячейкой, и шарнирно закрепленными на раме стеллажа крышками, образующими над ячейками единую наклонную плоскость.

На фиг. 1 изображен предлагаемый стеллаж, общий вид; на фиг. 2 — разрез по А — А на фпг. 1; на фпг. 3 — узел фиксации тележки.

Стеллаж содержит несущую раму 1 с вертикальными я чейка ми 2. над котор ы ми установлены наклонные крышки 8, шарнирно закрепленные на раме одним концом, другим свободно опирающиеся на нее через накладки 4 и образующие единую наклонную плоскость.

В каждой из ячеек установлены тележки 5 с блоками 6, последовательно огибаемыми тросом 7 через неподвижные блоки 8, закреплен10 ные в верхней части рамы, и плавающий блок

9. Каждый пз тросов закреплен одним концом па раме, а другнм на барабане 10 лебедки.

Тележки фиксируются в нижнем положении подпружиненным рычагом 11 с противовесом

1s 12, сидящим на оси 18. Рычаг 11 через упор

14 связан с якорем электромагнита 15. В верхней части рамы у каждой ячейки установлен шарнирный упор 16.

20 Для выдачи труб пз какой-либо ячейки, включается электромагнит данной ячейки, который, воздействуя на упор 14 отводит рычаг

11 от тележки, освобождая ее. Одновременно включается лебедка и барабан 10, наматывая

25 трос 7, поднимает тележку, плавающий блок

9 прп этом доходит до упора рамы.

Верхняя труба прп подъеме тележки поднимаег крышку и скатывается IIQ наклонной плоскости на приемный рольганг, и, нажимая

30 при этом на конечный выключатель, останав366127 ливает лебедку. Для выдачи последующих труб необходимо опять включить лебедку. Для выдачи труб из любой другой ячейки, необходимо дать реверс барабану для того, чтобы поднятая тележка опустилась в крайнее нижнее положение, рычаг 11 при этом с помощью противовеса 12 стопорит тележку в нижнем положении, а плавающий блок 9 опустившись, нажимает на конечный выключатель и останавливает лебедку. Для последующей выдачи труб из любой ячейки цикл повторяется.

При загрузке труб в ячейки, тележка ячейки устанавливается в крайнее верхнее положение, крышка ячейки открывается и шарнирный упор 1б поднимается в рабочее положение. Трубы загружаются в стеллаж и окатываются по нему до упора. При опускании тележки ячейки трубы плавно одна за другой опускаются в ячейку, следуя за тележкой. По окончании загрузки упор убирается, а крышка опускается.

Предмет изобретения

Стеллаж для хранения и механизированной выдачи цилиндрических изделий, преимущественно труб, содержащий раму с вертикальными ячейками, снабженными грузонесущими тележками, подвижными с помощью трособлочной системы, блоки которой неподвижно закреплены в верхней части ячеек и на те10 лежках, фиксируемых в нижнем положении подпружиненными рычагами, отличающийся тем, что, с целью обеспечения механизированной загрузки стеллажа и выгрузки из него изделий без применения дополнительных меха15 низмов, ячейки выполнены уменьшающимися по высоте в направлении выгрузки изделий и снабжены шарнирными упорами, удерживающими грузы над загружаемой ячейкой, и шарнирно закрепленными на раме стеллажа

2о крышками, образующими над ячейками единую наклонную плоскость.
