Реферат

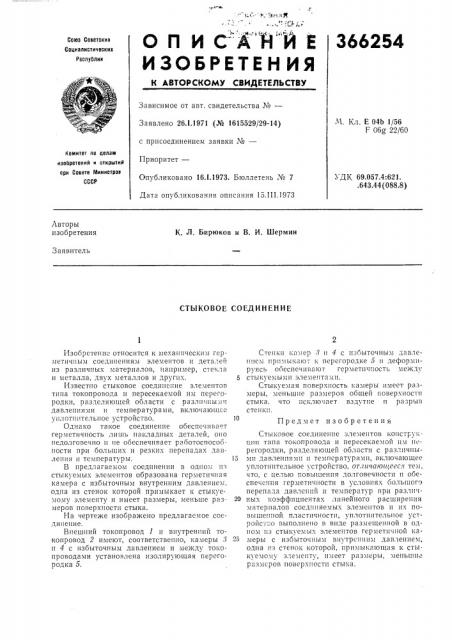

o n c- А A A iE

ИЗОБРЕТЕН ИЯ

366254

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

М. Кл. Е 04Ь 1/56

F 06g 22/бО

Заявлено 26.1.1971 (¹ 1615529/29-14) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 16.1.1973. Бюллетень ¹ 7

Дата опубликования описания 15.111.1973

Комитет по аелам изобретений H открытий при Совете Министров

СССР

УДК 69.057.4:621.

643 44(088 8) Лвторы изобретения

К. Л. Бирюков и В. И. Шермин

Заявитель

СТЫКОВОЕ СОЕДИНЕНИЕ

Изобретение относится к механическим герметичным соединениям элементов и дета ".åé из различных материалов, например, стекла и металла, двух металлов и других.

Известно стыковое соединение элементов типа токопровода и пересекаемой им перегородки, разделяющей области с разли шымн давлениями и температурами, включающее унлотннтсльное устройство.

Однако такое соединение обеспечнва т герметичность лишь накладных деталей, оно недолговечно и не обеспечивает работоспосооности при больших и резких перепадах давления и температуры.

В предлагаемом соединении в одно:t нз стыкуемых элементов образована герметичная камера с избыточным внутренним давлением, одна из стенок которой примыкает к стыкуемому элементу и имеет размеры, меньше размеров поверхности стыка.

На чертеже изображено предлагаемое соединение.

Внешний токопровод 1 и внутренний токонровод 2 имеют, соответственно, камеры 3 и 4 с избыточным давлением и между токопроводами установлена изолируюгцая перегородка 5.

Стенки камер т н 4 с избыточным давлением примыкаю-. к перегородке 5 н деформируясь ооеспечив",þò герметичность между

5 стыкуемыми элемента:ш.

Стыкуемая поверхность камеры имеет размеры, меньшие размеров общей поверхности стыка. что исключает вздутие н разрыв стенки.

Предмет изобретения

Стыковое соединение элементов конструкции типа токопровода и пересекаемой нч перегородки, разделяющей области с различны15 мн давлениями и температурами, включающее уплотнителыюе устройство, от.шчаюшееел тем, что, с целью повышения долговечности н обеспечения герметичности в условиях боlbllIQI перепада давлсшш н температур при разлнч20 ных коэффициентах линейного расширения материалов соединяемых элементов и нх повышенной пластичности, уплотнительное устройс:о выполнено в виде размещенной в одном: з стыкуемых элементов герметичной камеры с избыточным внутрснш1м давлением, одна из стенок которой, примыкающая к стыкуемсчу элементу, имеет размеры, меньцше размеров поверхности стыка.

366254

Составитель 3. Зеленина

Техред Т. Ускова

Редактор Т. Баранова

Корректор О. Тюрина

Заказ 128/573 Изд. ¹ 139 Тираж 632 Подпис ос

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Тип. Харьк фил пред. «Патент»
